LM2825N-3.3/NOPB

LM2825N-3.3/NOPB图片1
LM2825N-3.3/NOPB图片2

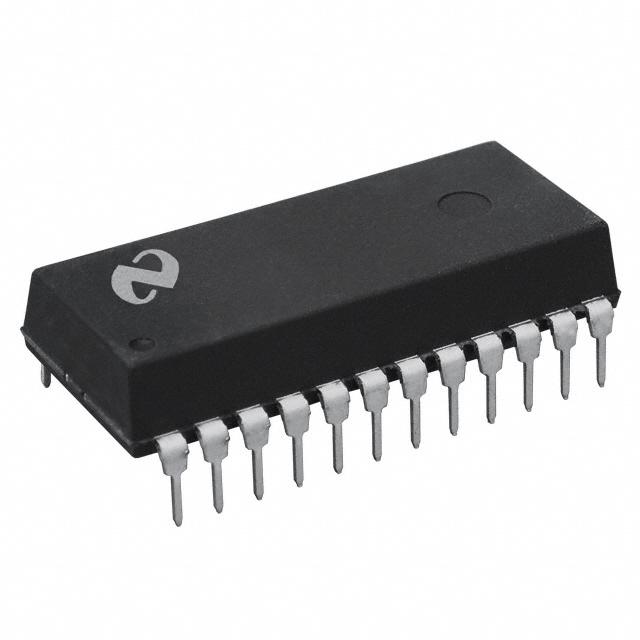

LM2825N-3.3/NOPB图片3
LM2825N-3.3/NOPB图片4
LM2825N-3.3/NOPB图片5
LM2825N-3.3/NOPB图片6
LM2825N-3.3/NOPB图片7
LM2825N-3.3/NOPB图片8
LM2825N-3.3/NOPB概述

Conv DC-DC 4.75V to 40V Step Down Single-Out 3.3V 1A 24Pin PDIP Tube

降压 开关稳压器 IC 正 固定 3.3V 1 输出 1A 24-DIP(0.600",15.24mm)


得捷:
IC REG BUCK 3.3V 1A 24DIP


e络盟:
TEXAS INSTRUMENTS  LM2825N-3.3/NOPB  Buck Step Down Switching Regulator, Fixed, 4.75V-40V In, 3.3V And 1A Out, DIP-24


艾睿:
Conv DC-DC Single Step Down 4.75V to 40V 24-Pin PDIP Tube


安富利:
Conv DC-DC Single Step Down 4.75V to 40V 24-Pin PDIP Rail


Chip1Stop:
Conv DC-DC Single Step Down 4.75V to 40V 24-Pin PDIP Rail


Verical:
Conv DC-DC 4.75V to 40V Step Down Single-Out 3.3V 1A 24-Pin PDIP Tube


DeviceMart:
IC REG BUCK 3.3V 1A 24-DIP


LM2825N-3.3/NOPB中文资料参数规格
技术参数

频率 150 kHz

输出接口数 1

输出电压 3.3 V

输出电流 1 A

针脚数 24

调节输出数 1

开关频率 150 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 4.75 V

输出电压Min 3.3 V

输出电流Max 1 A

工作温度Max 125 ℃

电源电压 4.75 V

电源电压Min 4.5 V

输入电压 4.75V ~ 40V

封装参数

安装方式 Through Hole

引脚数 24

封装 DIP-24

外形尺寸

封装 DIP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

LM2825N-3.3/NOPB引脚图与封装图
LM2825N-3.3/NOPB引脚图
LM2825N-3.3/NOPB封装图
LM2825N-3.3/NOPB封装焊盘图
在线购买LM2825N-3.3/NOPB
型号: LM2825N-3.3/NOPB
制造商: TI 德州仪器
描述:Conv DC-DC 4.75V to 40V Step Down Single-Out 3.3V 1A 24Pin PDIP Tube
替代型号LM2825N-3.3/NOPB
型号/品牌 代替类型 替代型号对比

LM2825N-3.3/NOPB

TI 德州仪器

当前型号

当前型号

LM2825N-3.3

德州仪器

完全替代

LM2825N-3.3/NOPB和LM2825N-3.3的区别
