LM309K STEEL参数规格_中文资料_数据手册PDF

LM309K STEEL概述

采用气密封装的 1A 5V 输出线性稳压器/LDO 2-TO-3 0 to 125

PMIC - 稳压器 - 线性正固定 1 输出 1.5A TO-3-2

得捷:
IC REG LINEAR 5.05V 1.5A TO3-2

立创商城:
正 Vin=25V Vout=5.05V 1.5A

德州仪器TI:
1A 5V output linear regulator / LDO in hermetic packages

艾睿:
Standard Regulator Pos 5.05V 1A 3-Pin2+Tab TO-3 Tray

安富利:
Standard Regulator Pos 5.05V 1A 3-Pin2+Tab TO-3 Tray

Chip1Stop:
Standard Regulator Pos 5.05V 1A 3-Pin2+Tab TO-3 Tray

Verical:
Standard Regulator Pos 5.05V 1A 3-Pin2+Tab TO-3 Tray

LM309K STEEL中文资料参数规格

技术参数

输出接口数 1

输出电压 5.05 V

输出电流 1.5 A

静态电流 5.2 mA

跌落电压 1.95 V

调节输出数 1

输入电压Max 35 V

输入电压Min 7.1 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min 0 ℃

输入电压 7.1V ~ 25V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-3

外形尺寸

封装 TO-3

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

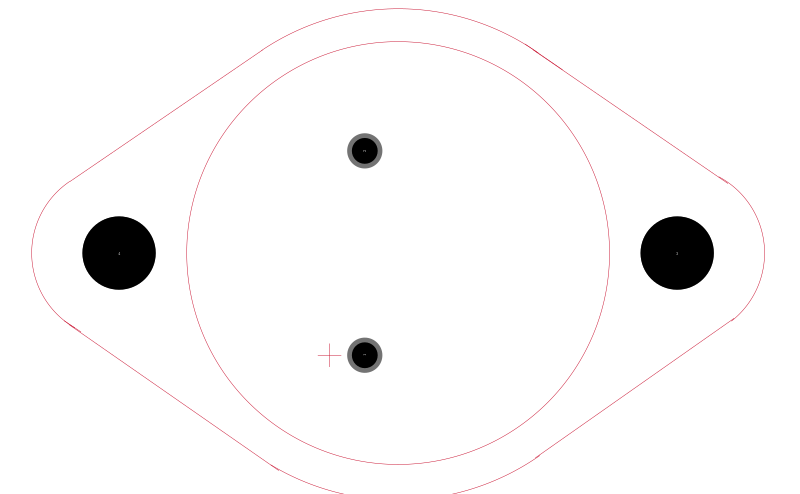

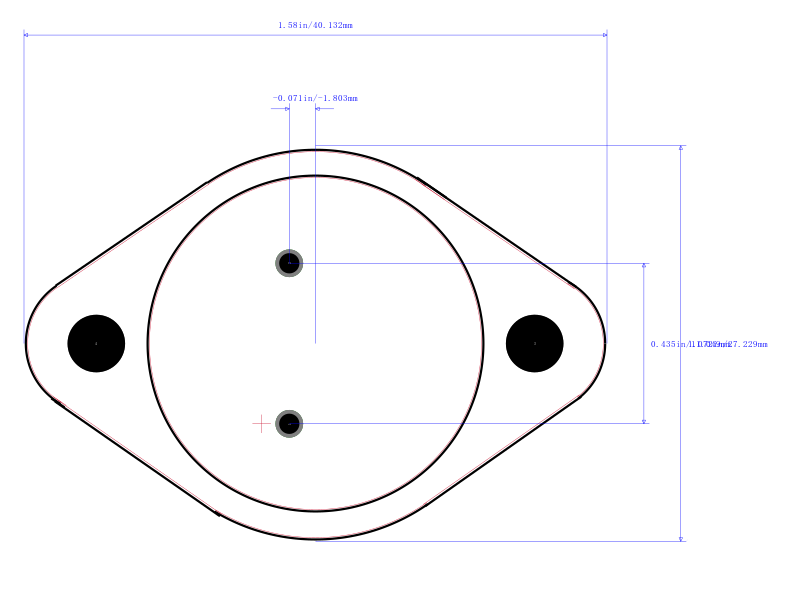

LM309K STEEL引脚图与封装图

在线购买LM309K STEEL

型号： LM309K STEEL

描述：采用气密封装的 1A 5V 输出线性稳压器/LDO 2-TO-3 0 to 125

替代型号LM309K STEEL
