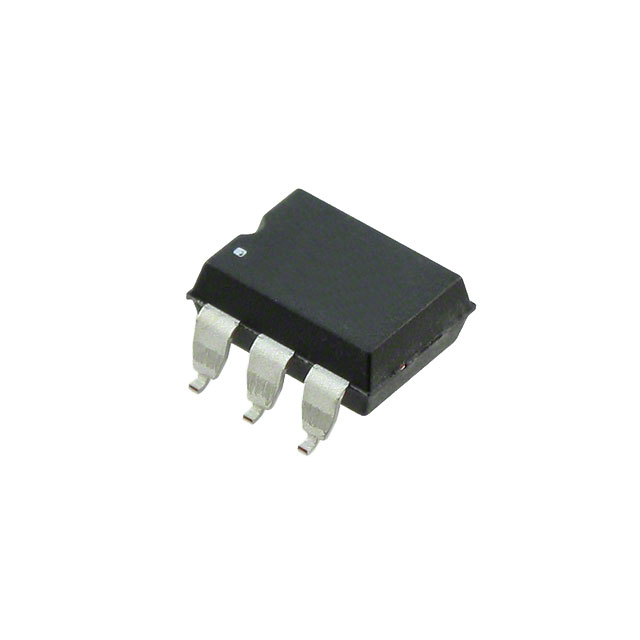

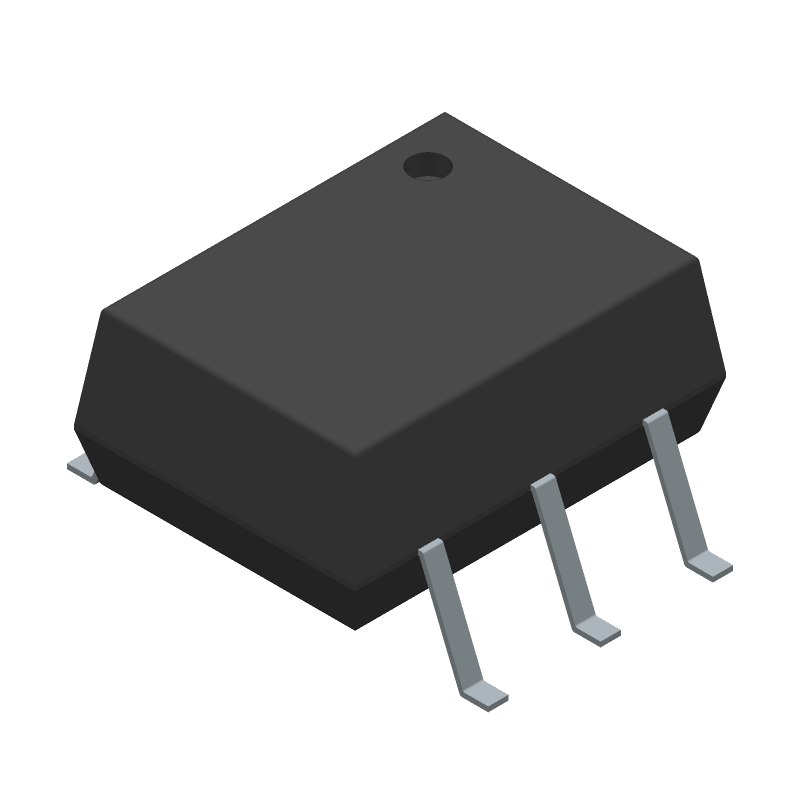

LCA110 系列 SPST 120 mA 350 V 单通道 固态继电器 表面贴装 - DIP-6
1-Form-A OptoMOS 继电器,LCA
这些单极微型具有常开 1-Form-A 触点。 通过利用光学耦合 MOSFET 技术,可提供 3750 Vrms 的输入至输出隔离。 输出使用著名 OptoMos 架构,由高效 GaAlAs 红外 LED 控制。
潜在应用:
电信 - 电信交换、尖端/环形电路、调制解调器切换(便携式计算机、笔记本电脑、袖珍型)、钩键开关、拨号脉冲、接地起动、振荡注塑
仪器仪表:多路复用器、数据采集、电子切换、输入/输出子系统
仪表(瓦特-小时、水、气)
医疗设备:病人/设备隔离
安全
航空
特点
内置电流限制
3750 Vrms 输入/输出隔离
低驱动功率要求
无移动部件
高可靠性
无弧,无减振电路
无 EMI/RFI 生成
可机器插入、可波焊
小型 6 引脚封装
### 标准
UL, CSA, EN/IEC 60950
电容 35 pF
输出电压 350 V
输出电流 120 mA
负载电流 120 mA
输入电流 50 mA
隔离电压 3750 v
输入电压Max 1.4 V
输入电压Min 0.9 V
输出电压Max 350 V
输出电流Max 0.12 A
输入电流Min 50 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 1.4 V
安装方式 Surface Mount
引脚数 6
封装 SMD-6
长度 8.38 mm
宽度 6.35 mm
高度 3.3 mm
封装 SMD-6
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LCA110LS IXYS Semiconductor | 当前型号 | 当前型号 |
LCA110LSTR IXYS Semiconductor | 类似代替 | LCA110LS和LCA110LSTR的区别 |
