LM5009MMX概述

150毫安100 -V降压型开关稳压器 150-mA 100-V Step-Down Switching Regulator

降压开关稳压器 IC 正可调式 2.5V 1 输出 150mA 8-TSSOP，8-MSOP（0.118"，3.00mm 宽）

得捷:
IC REG BUCK ADJ 150MA 8VSSOP

贸泽:
Switching Voltage Regulators 9.5-95V Wide Vin, 150mA Constant On-Time Non-Synchronous Buck Regulator 8-VSSOP -40 to 125

艾睿:
Conv DC-DC 9.5V to 95V Step Down Single-Out 2.5V to 85V 0.15A 8-Pin VSSOP T/R

Win Source:
15 mA, 1V Step-Down Switching Regulator

LM5009MMX中文资料参数规格

技术参数

输出接口数 1

输出电压 2.5V ~ 85V

输出电流 150 mA

静态电流 485 µA

调节输出数 1

开关频率 600 kHz

拓扑结构 Buck

输入电压Max 95 V

输入电压Min 9.5 V

输出电压Max 85 V

输出电压Min 2.5 V

输出电流Max 0.15 A

工作温度Max 125 ℃

工作温度Min 40 ℃

输入电压 9.5V ~ 95V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

封装 TSSOP-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

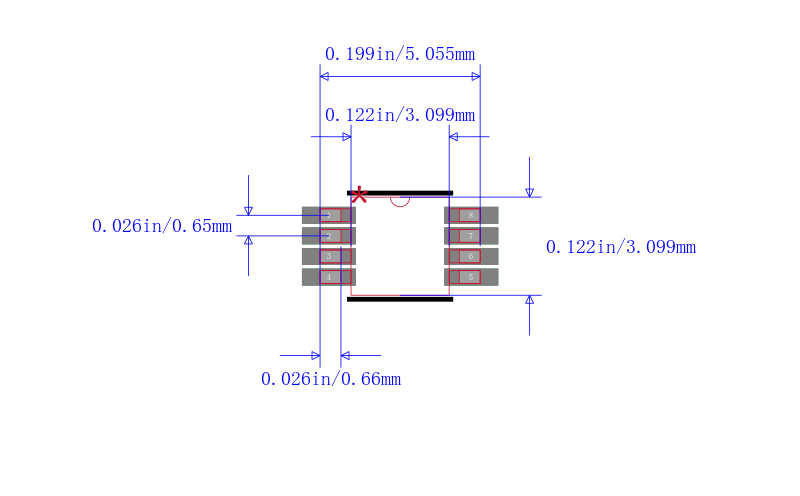

LM5009MMX引脚图与封装图
