LM2595SX-3.3参数规格_中文资料_数据手册PDF

LM2595SX-3.3概述

LM2595 SIMPLE SWITCHERÂ®电源转换器150千赫1A降压型稳压器 LM2595 SIMPLE SWITCHERÂ® Power Converter 150 kHz 1A Step-Down Voltage Regulator

降压开关稳压器 IC 正固定 3.3V 1 输出 1A TO-263-6，D²Pak（5 引线 + 接片），TO-263BA

得捷:
IC REG BUCK 3.3V 1A TO263-5

贸泽:
Switching Voltage Regulators SIMPLE SWITCHER Power Converter 150 KHz 1A Step-Down Voltage Regulator 5-DDPAK/TO-263

艾睿:
Conv DC-DC 4.5V to 40V Inv/Step Down Single-Out 3.3V 1A 6-Pin5+Tab TO-263 T/R

安富利:
Conv DC-DC Single Inv/Step Down 4.5V to 40V 6-Pin5+Tab TO-263 T/R

LM2595SX-3.3中文资料参数规格

技术参数

输出接口数 1

输出电压 3.3 V

输出电流 1 A

调节输出数 1

开关频率 173 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 4.5 V

输出电压Min 3.3 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min 40 ℃

封装参数

安装方式 Surface Mount

引脚数 6

封装 TO-263-5

外形尺寸

封装 TO-263-5

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

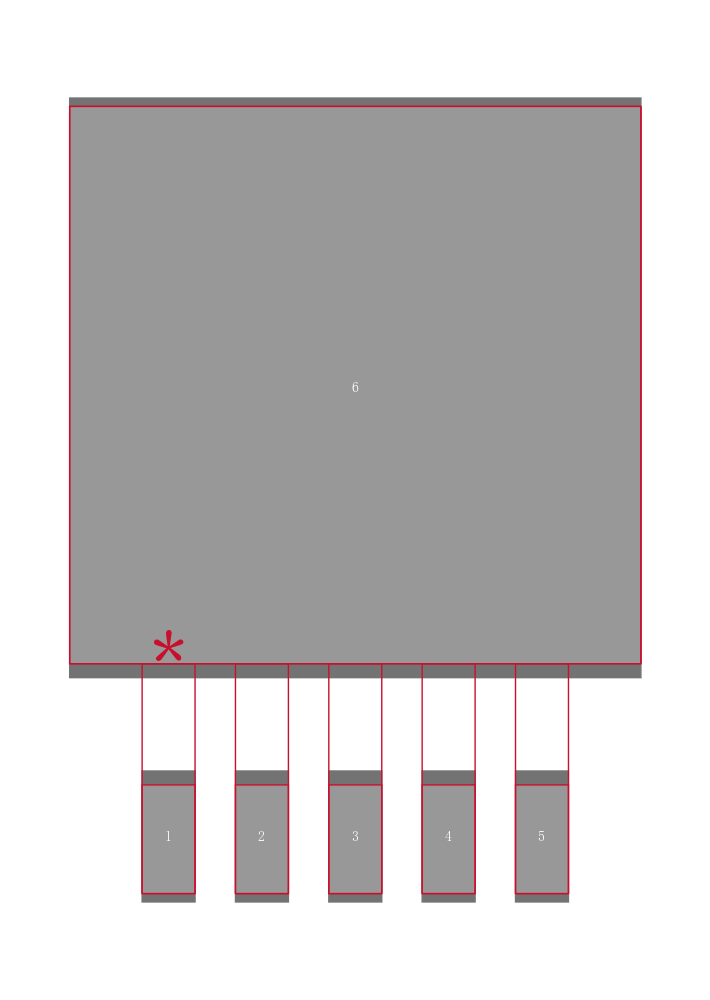

LM2595SX-3.3引脚图与封装图

在线购买LM2595SX-3.3

型号： LM2595SX-3.3

描述：LM2595 SIMPLE SWITCHERÂ®电源转换器150千赫1A降压型稳压器 LM2595 SIMPLE SWITCHERÂ® Power Converter 150 kHz 1A Step-Down Voltage Regulator

替代型号LM2595SX-3.3
