LM2577N-ADJ参数规格_中文资料_数据手册PDF

LM2577N-ADJ概述

SIMPLE SWITCHERÂ®升压型稳压器 SIMPLE SWITCHERÂ® Step-Up Voltage Regulator

升压，反激，正激转换器开关稳压器 IC 正或负可调式 1.23V 1 输出 3A（开关） 16-DIP（0.300"，7.62mm）

得捷:
IC REG MULTI CONFG ADJ 3A 16DIP

艾睿:
Conv DC-DC 3.5V to 40V Step Up Single-Out 11.6V to 12.4V 3A 16-Pin PDIP Tube

Newark:
# TEXAS INSTRUMENTS LM2577N-ADJ DC-DC Switching Boost, Flyback Regulator, Adjustable, 3.5V-40Vin, 1.23V-15Vout, 3Aout, DIP-16

Win Source:
SIMPLE SWITCHER® Step-Up Voltage Regulator | IC REG MULTI CONFG ADJ 3A 16DIP

LM2577N-ADJ中文资料参数规格

技术参数

电源电压DC 40.0V max

输出接口数 1

输出电压 1.23V ~ 15V

输出电流 3 A

输入电流 7.50 mA

静态电流 10.0 mA

调节输出数 1

开关频率 52 kHz

拓扑结构 Boost, Flyback

输入电压Max 40 V

输入电压Min 3.5 V

输出电压Max 15 V

输出电压Min 1.23 V

输出电流Max 3 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 3.5V ~ 40V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

封装 DIP-16

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC版本 2015/06/15

数据手册

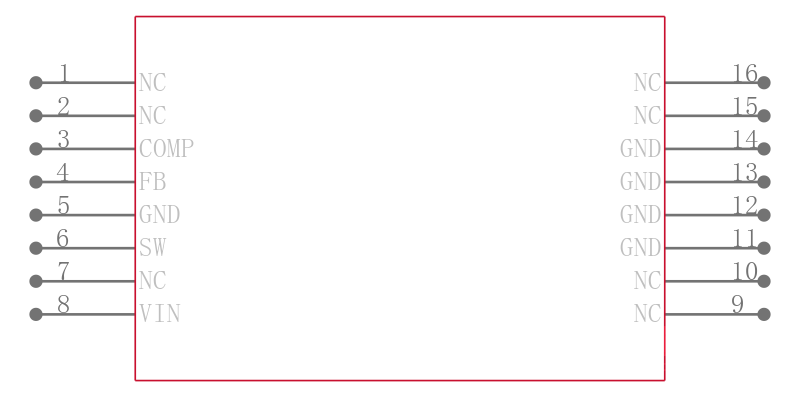

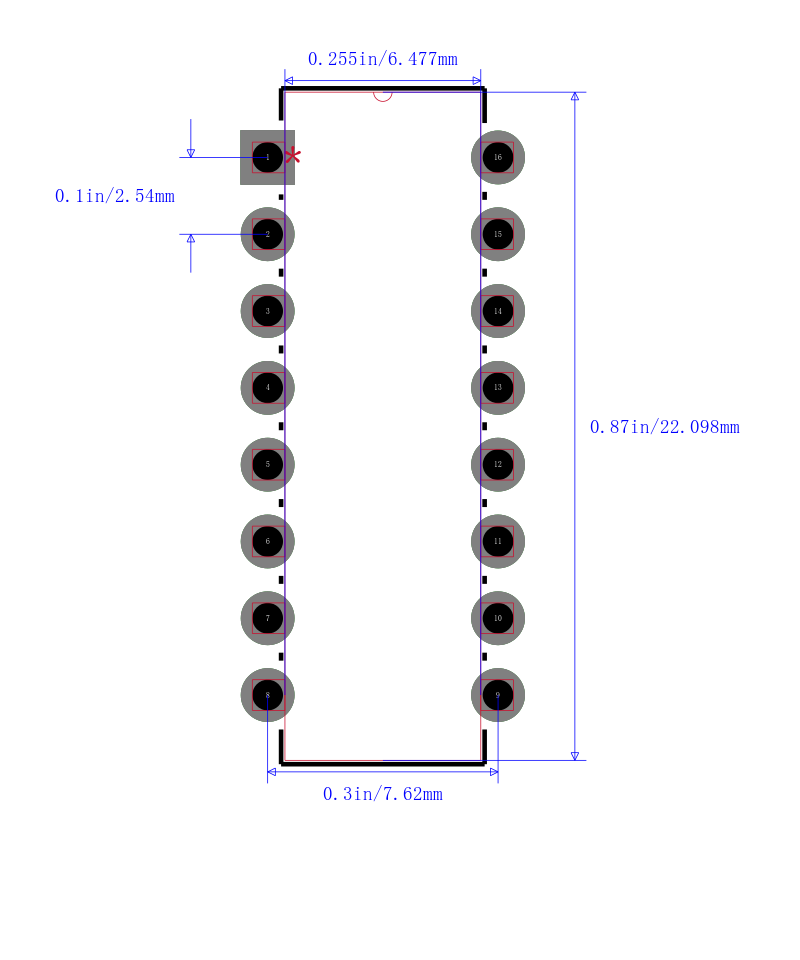

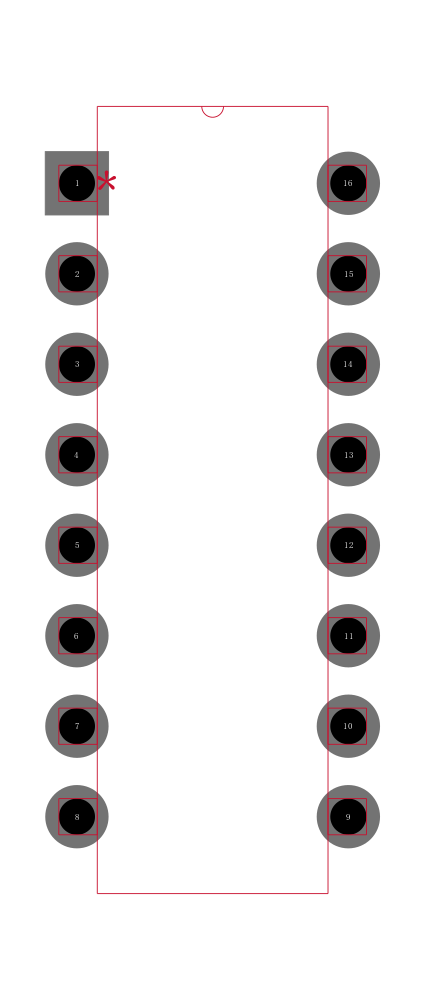

LM2577N-ADJ引脚图与封装图

在线购买LM2577N-ADJ

型号： LM2577N-ADJ

制造商： TI 德州仪器

描述：SIMPLE SWITCHERÂ®升压型稳压器 SIMPLE SWITCHERÂ® Step-Up Voltage Regulator

立即咨询

替代型号LM2577N-ADJ

型号/品牌	代替类型	替代型号对比
LM2577N-ADJ TI 德州仪器	当前型号	当前型号
LM2585S-12/NOPB 德州仪器	功能相似	LM2577N-ADJ和LM2585S-12/NOPB的区别
LM2585S-ADJ 德州仪器	功能相似	LM2577N-ADJ和LM2585S-ADJ的区别
LM2585SX-12/NOPB 德州仪器	功能相似	LM2577N-ADJ和LM2585SX-12/NOPB的区别
