LM2694SDX参数规格_中文资料_数据手册PDF

LM2694SDX概述

30V, 600mA Step Down Switching Regulator 10-WSON -40℃ to 125℃

降压开关稳压器 IC 正可调式 2.5V 1 输出 600mA 10-WFDFN 裸露焊盘

得捷:
IC REG BUCK ADJ 600MA 10WSON

LM2694SDX中文资料参数规格

技术参数

输出接口数 1

输出电流 600 mA

静态电流 1.70 mA

调节输出数 1

开关频率 1 MHz

拓扑结构 Buck

输入电压Max 30 V

输入电压Min 8 V

输出电压Max 24 V

输出电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 10

封装 WFDFN-10

外形尺寸

封装 WFDFN-10

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

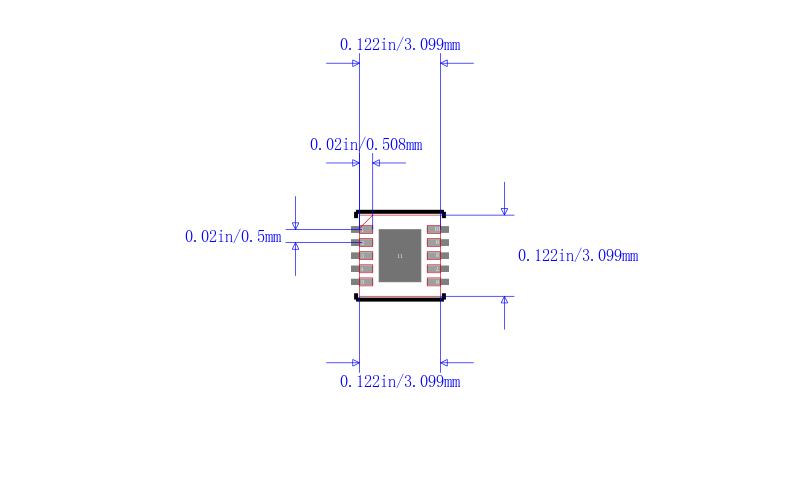

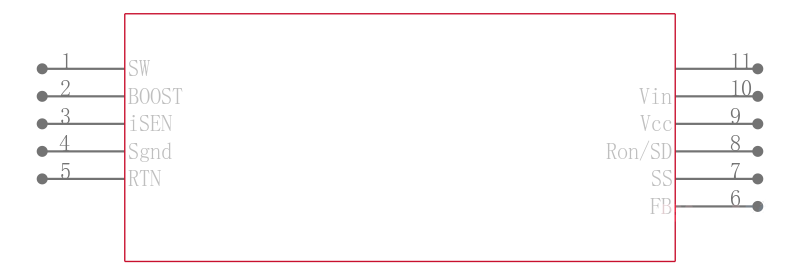

LM2694SDX引脚图与封装图

在线购买LM2694SDX

型号： LM2694SDX

描述：30V, 600mA Step Down Switching Regulator 10-WSON -40℃ to 125℃
