LM2577S-12参数规格_中文资料_数据手册PDF

LM2577S-12概述

SIMPLE SWITCHERÂ®升压型稳压器 SIMPLE SWITCHERÂ® Step-Up Voltage Regulator

Boost, Flyback, Forward Converter Switching Regulator IC Positive or Negative Fixed 12V 1 Output 3A Switch TO-263-6, D²Pak 5 Leads + Tab, TO-263BA

得捷:
IC REG MULT CONFG 12V 3A TO263

贸泽:
开关稳压器

安富利:
Conv DC-DC Single Step Up 3.5V to 40V 6-Pin5+Tab TO-263 Rail

LM2577S-12中文资料参数规格

技术参数

输出接口数 1

输出电压 12 V

输出电流 3 A

静态电流 10.0 mA

调节输出数 1

开关频率 56 kHz

拓扑结构 Boost, Flyback

输入电压Max 40 V

输入电压Min 3.5 V

输出电压Min 12 V

输出电流Max 3 A

工作温度Max 125 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 6

封装 TO-263-5

外形尺寸

长度 10.16 mm

宽度 8.635 mm

封装 TO-263-5

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Rail

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

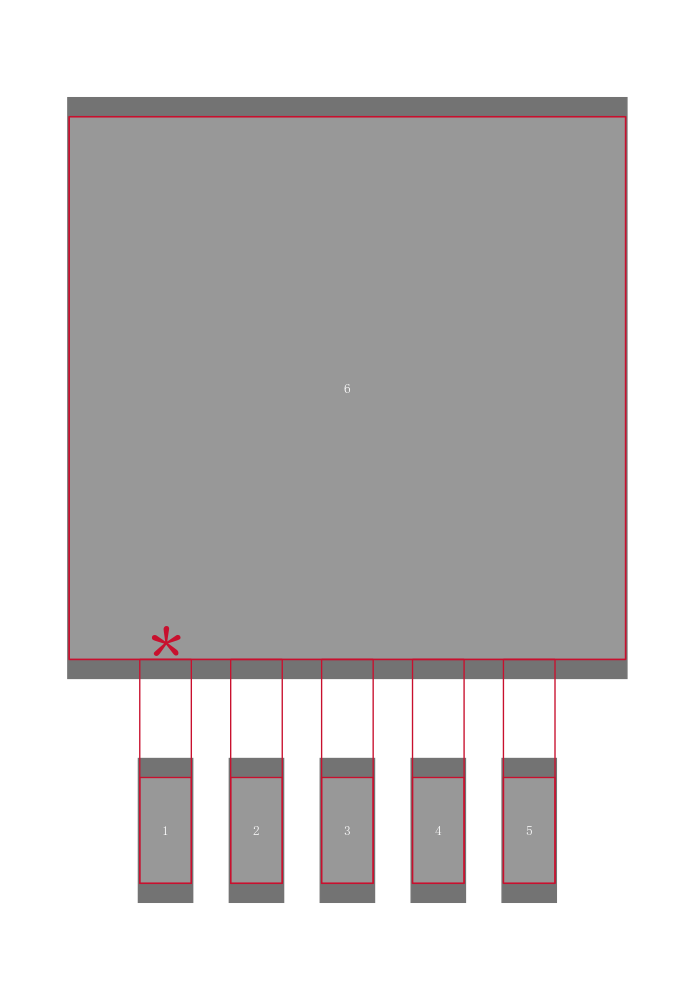

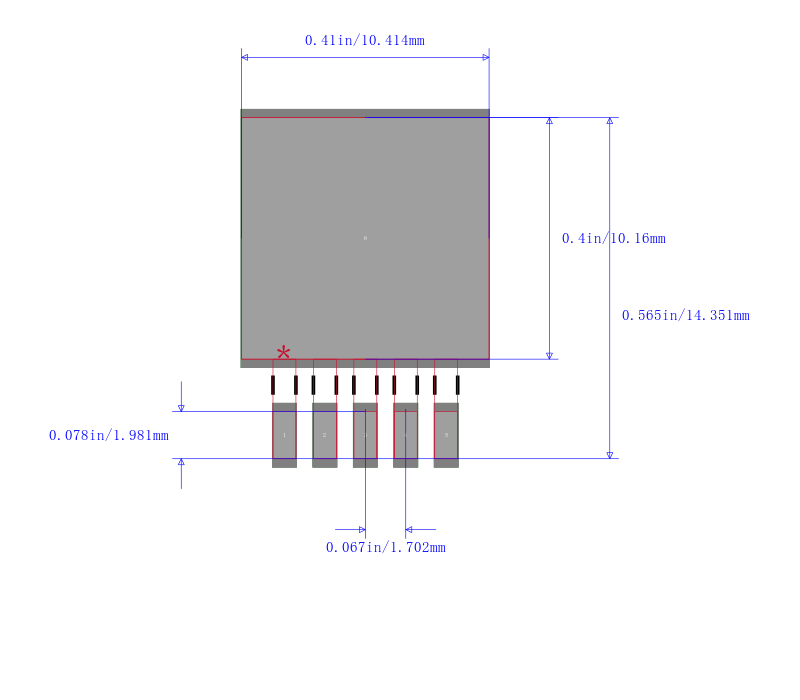

LM2577S-12引脚图与封装图

在线购买LM2577S-12

型号： LM2577S-12

描述：SIMPLE SWITCHERÂ®升压型稳压器 SIMPLE SWITCHERÂ® Step-Up Voltage Regulator

替代型号LM2577S-12
