LM2597N-ADJ概述

LM2597 / LM2597HV SIMPLE SWITCHER系列电源转换器150千赫0.5A降压稳压器，具有特色 LM2597/LM2597HV SIMPLE SWITCHER Power Converter 150 kHz 0.5A Step-Down Voltage Regulator, with Features

Buck Switching Regulator IC Positive Adjustable 1.2V 1 Output 500mA 8-DIP 0.300", 7.62mm

得捷:
IC REG BUCK ADJ 500MA 8DIP

安富利:
Conv DC-DC Single Inv/Step Down 4.5V to 40V 8-Pin PDIP Rail

LM2597N-ADJ中文资料参数规格

技术参数

频率 150 kHz

电源电压DC 40.0V max

输出接口数 1

输入电压DC 40.0 V

输出电压 1.2V ~ 37V

输出电流 500 mA

调节输出数 1

开关频率 150 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 4.5 V

输出电压Max 37 V

输出电压Min 1.2 V

输出电流Max 0.5 A

输入电压 4.5V ~ 40V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

封装 PDIP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Rail

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

数据手册

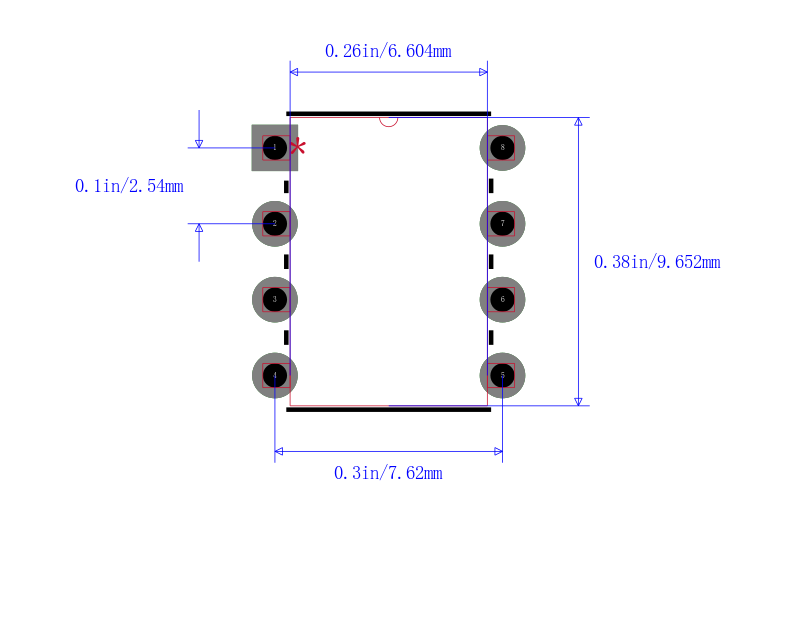

LM2597N-ADJ引脚图与封装图

在线购买LM2597N-ADJ

型号： LM2597N-ADJ

制造商： TI 德州仪器

描述：LM2597 / LM2597HV SIMPLE SWITCHER系列电源转换器150千赫0.5A降压稳压器，具有特色 LM2597/LM2597HV SIMPLE SWITCHER Power Converter 150 kHz 0.5A Step-Down Voltage Regulator, with Features

立即咨询

替代型号LM2597N-ADJ

型号/品牌	代替类型	替代型号对比
LM2597N-ADJ TI 德州仪器	当前型号	当前型号
LM2597N-ADJ/NOPB 德州仪器	完全替代	LM2597N-ADJ和LM2597N-ADJ/NOPB的区别
LM2597HVN-ADJ/NOPB 德州仪器	功能相似	LM2597N-ADJ和LM2597HVN-ADJ/NOPB的区别
LM2597HVN-ADJ 德州仪器	功能相似	LM2597N-ADJ和LM2597HVN-ADJ的区别
