LM2585SX-3.3参数规格_中文资料_数据手册PDF

LM2585SX-3.3概述

Conv DC-DC 4V to 40V Step Up Single-Out 3.3V 3A 6Pin5+Tab TO-263 T/R

Boost, Flyback, Forward Converter Switching Regulator IC Positive Fixed 3.3V 1 Output 3A Switch TO-263-6, D²Pak 5 Leads + Tab, TO-263BA

得捷:
IC REG MULTI CONFG 3.3V TO263-5

安富利:
Conv DC-DC Single Step Up 4V to 40V 6-Pin5+Tab TO-263 T/R

LM2585SX-3.3中文资料参数规格

技术参数

输出接口数 1

输出电压 3.3 V

输出电流 3 A

静态电流 11.0 mA

调节输出数 1

开关频率 100 kHz

拓扑结构 Boost, Flyback

输入电压Max 40 V

输入电压Min 4 V

输出电压Min 3.3 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 TO-263-6

外形尺寸

封装 TO-263-6

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

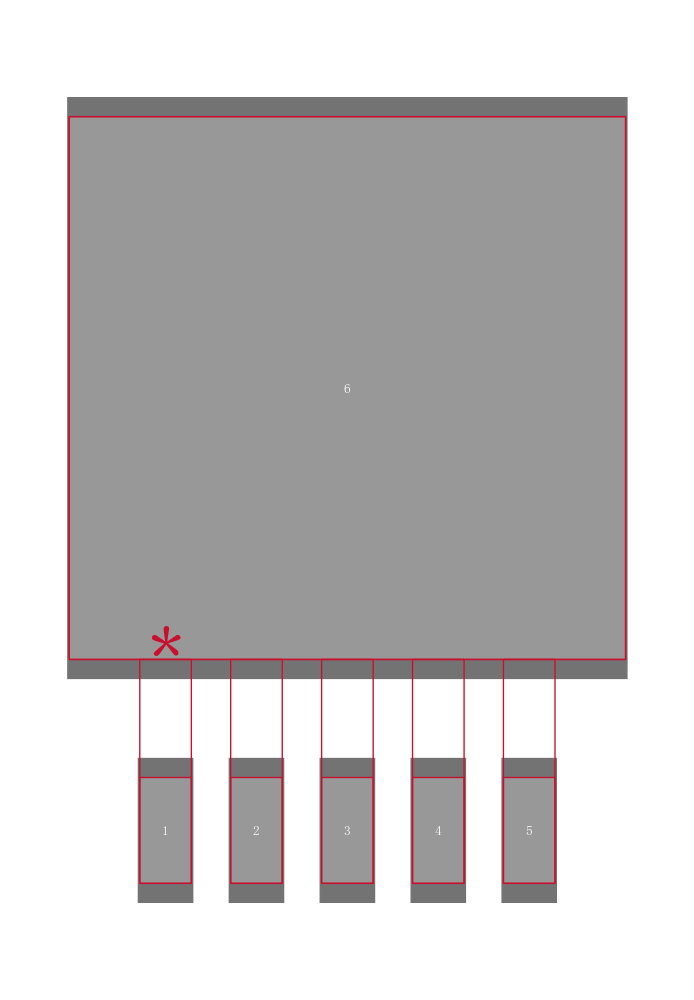

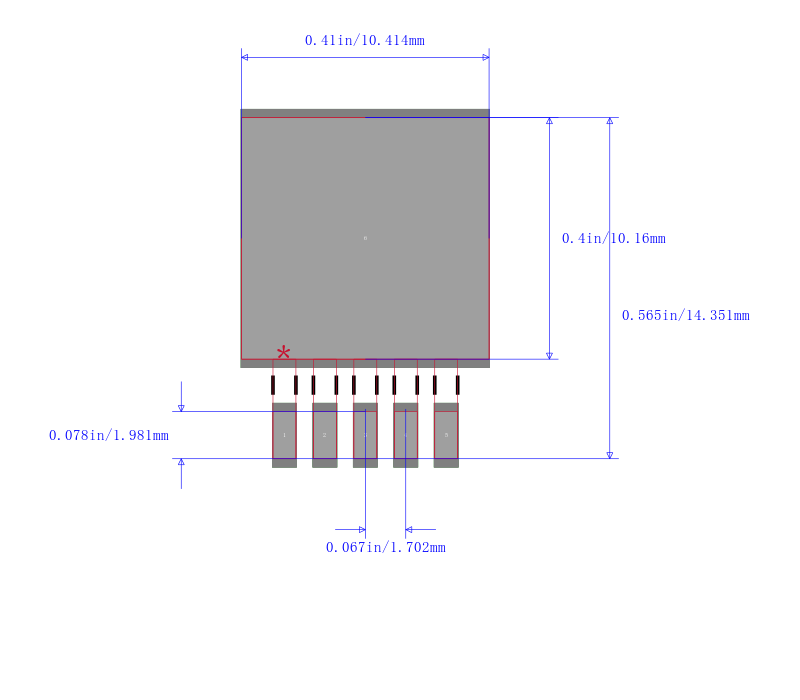

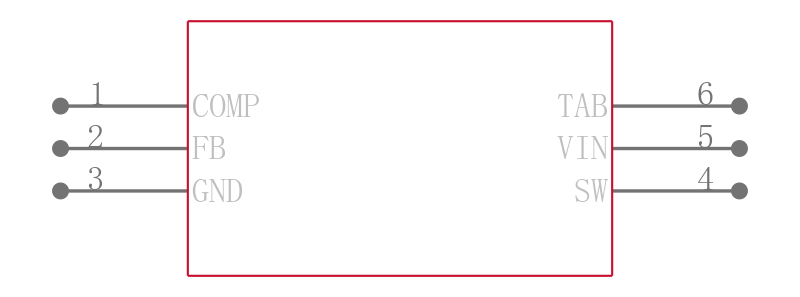

LM2585SX-3.3引脚图与封装图

在线购买LM2585SX-3.3

型号： LM2585SX-3.3

制造商： TI 德州仪器

描述：Conv DC-DC 4V to 40V Step Up Single-Out 3.3V 3A 6Pin5+Tab TO-263 T/R

立即咨询

替代型号LM2585SX-3.3

型号/品牌	代替类型	替代型号对比
LM2585SX-3.3 TI 德州仪器	当前型号	当前型号
LM2585S-3.3/NOPB 德州仪器	完全替代	LM2585SX-3.3和LM2585S-3.3/NOPB的区别
LM2585SX-3.3/NOPB 美国国家半导体	功能相似	LM2585SX-3.3和LM2585SX-3.3/NOPB的区别
