LM2678SD-3.3参数规格_中文资料_数据手册PDF

LM2678SD-3.3概述

LM2678 SIMPLE SWITCHER高效5A降压型稳压器 LM2678 SIMPLE SWITCHER High Efficiency 5A Step-Down Voltage Regulator

Buck Switching Regulator IC Positive Fixed 3.3V 1 Output 5A 14-VDFN Exposed Pad

得捷:
IC REG BUCK 3.3V 5A 14VSON

贸泽:
开关稳压器

安富利:
Conv DC-DC Single Step Down 8V to 40V 14-Pin LLP EP T/R

LM2678SD-3.3中文资料参数规格

技术参数

电源电压DC 40.0V max

输出接口数 1

输出电压 3.3 V

输出电流 5 A

静态电流 4.20 mA

调节输出数 1

开关频率 260 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 8 V

输出电压Min 3.3 V

输出电流Max 5 A

工作温度Max 125 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 14

封装 VDFN-14

外形尺寸

封装 VDFN-14

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

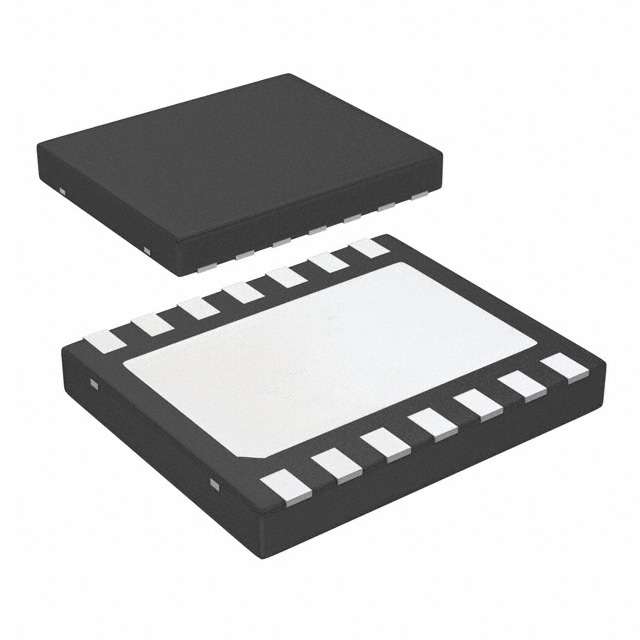

LM2678SD-3.3引脚图与封装图

在线购买LM2678SD-3.3

型号： LM2678SD-3.3

描述：LM2678 SIMPLE SWITCHER高效5A降压型稳压器 LM2678 SIMPLE SWITCHER High Efficiency 5A Step-Down Voltage Regulator

替代型号LM2678SD-3.3
