LM2599SX-ADJ参数规格_中文资料_数据手册PDF

LM2599SX-ADJ概述

Conv DC-DC 4.5V to 40V Step Down Single-Out 1.2V to 37V 3A 8Pin7+Tab TO-263 T/R

降压开关稳压器 IC 正可调式 1.23V 1 输出 3A TO-263-8，D²Pak（7 引线+接片），TO-263CA

得捷:
IC REG BUCK ADJ 3A TO263-7

艾睿:
Conv DC-DC 4.5V to 40V Step Down Single-Out 1.2V to 37V 3A 8-Pin7+Tab TO-263 T/R

安富利:
Conv DC-DC Single Step Down 4.5V to 40V 8-Pin7+Tab TO-263 T/R

LM2599SX-ADJ中文资料参数规格

技术参数

输出接口数 1

输出电压 1.23V ~ 37V

输出电流 3 A

调节输出数 1

开关频率 150 kHz

拓扑结构 Buck

开关电流 4.5 A

输入电压Max 40 V

输入电压Min 4.5 V

输出电压Max 37 V

输出电压Min 1.23 V

输出电流Max 3 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 4.5V ~ 40V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TO-263-8

外形尺寸

封装 TO-263-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

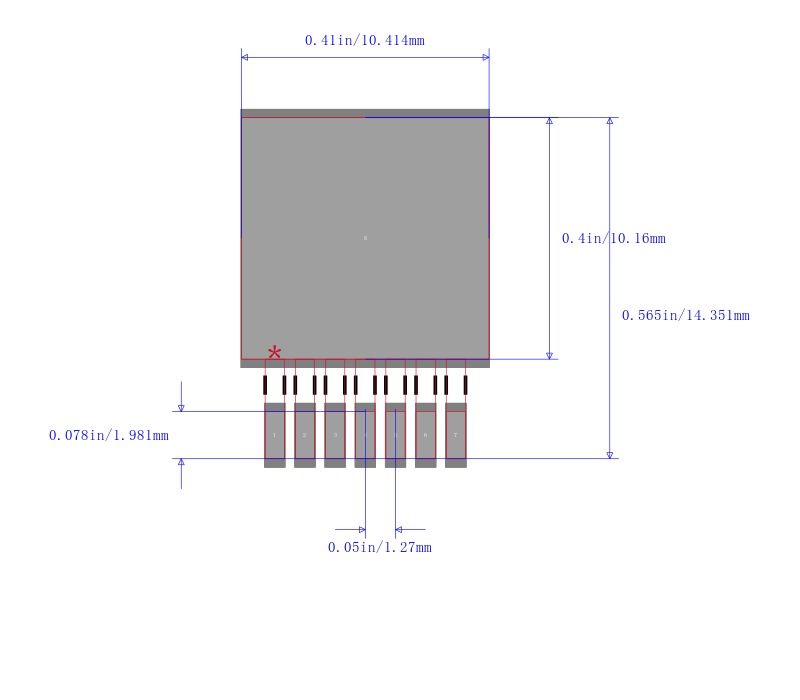

LM2599SX-ADJ引脚图与封装图

在线购买LM2599SX-ADJ

型号： LM2599SX-ADJ

描述：Conv DC-DC 4.5V to 40V Step Down Single-Out 1.2V to 37V 3A 8Pin7+Tab TO-263 T/R

替代型号LM2599SX-ADJ
