LM2673SD-12参数规格_中文资料_数据手册PDF

LM2673SD-12概述

LM2673 SIMPLE SWITCHER 3A降压型稳压器具有可调电流 LM2673 SIMPLE SWITCHER 3A Step-Down Voltage Regulator with Adjustable Current

Buck Switching Regulator IC Positive Fixed 12V 1 Output 3A 14-VDFN Exposed Pad

得捷:
IC REG BUCK 12V 3A 14VSON

艾睿:
Conv DC-DC 8V to 40V Step Down Single-Out 12V 3A 14-Pin VSON EP T/R

LM2673SD-12中文资料参数规格

技术参数

电源电压DC 40.0V max

输出接口数 1

输出电压 12 V

输出电流 3 A

静态电流 4.20 mA

调节输出数 1

开关频率 260 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 8 V

输出电压Min 12 V

输出电流Max 3 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 8V ~ 40V

封装参数

安装方式 Surface Mount

引脚数 14

封装 VDFN-14

外形尺寸

封装 VDFN-14

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

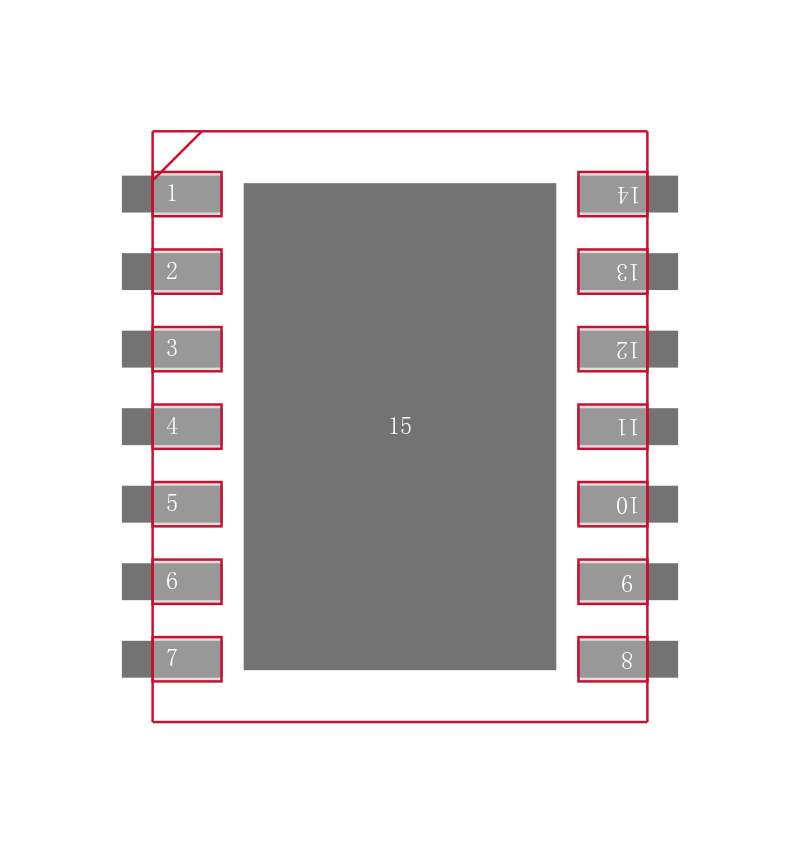

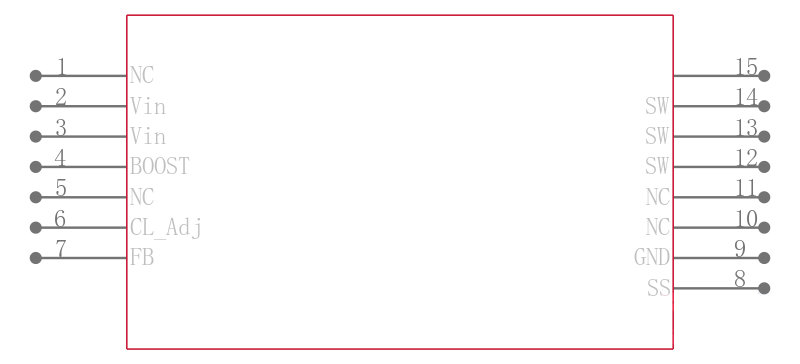

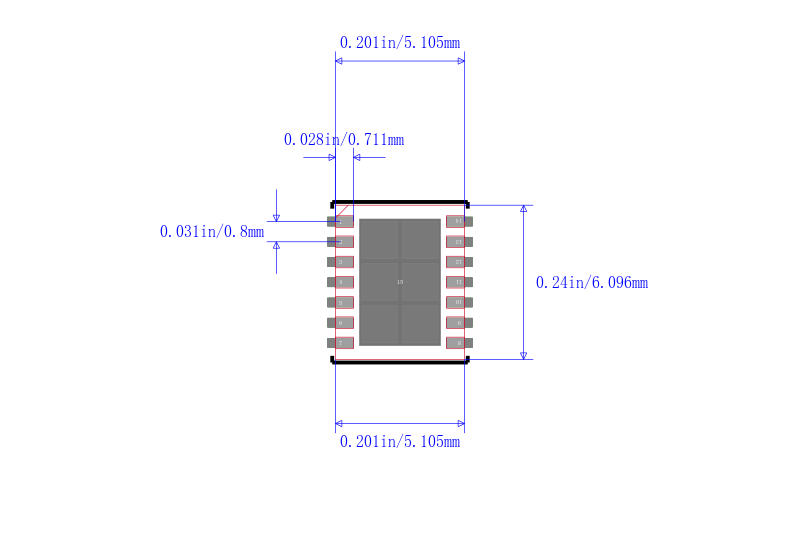

LM2673SD-12引脚图与封装图

在线购买LM2673SD-12

型号： LM2673SD-12

描述：LM2673 SIMPLE SWITCHER 3A降压型稳压器具有可调电流 LM2673 SIMPLE SWITCHER 3A Step-Down Voltage Regulator with Adjustable Current

替代型号LM2673SD-12
