LM2771SD参数规格_中文资料_数据手册PDF

LM2771SD概述

Low-Ripple 250mA Switched Capacitor Step-Down DC-DC Converter 10-WSON -30 to 110

充电泵开关稳压器 IC 正固定 1.5V 1 输出 250mA 10-WFDFN 裸露焊盘

得捷:
IC REG CHARGE PUMP 1.5V 10WSON

LM2771SD中文资料参数规格

技术参数

输出接口数 1

输出电流 250 mA

静态电流 45.0 µA

开关频率 1.1 MHz

输入电压Max 5.5 V

输入电压Min 2.7 V

输出电压Min 1.5 V

封装参数

安装方式 Surface Mount

引脚数 10

封装 WFDFN-10

外形尺寸

封装 WFDFN-10

物理参数

工作温度 -30℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

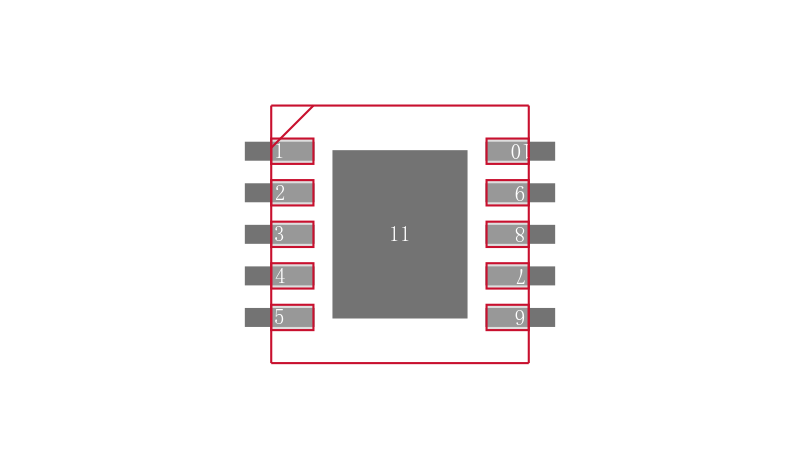

LM2771SD引脚图与封装图

在线购买LM2771SD

型号： LM2771SD

描述：Low-Ripple 250mA Switched Capacitor Step-Down DC-DC Converter 10-WSON -30 to 110

替代型号LM2771SD

型号/品牌	代替类型	替代型号对比
LM2771SD TI 德州仪器	当前型号	当前型号
LM2771SD/NOPB 德州仪器	完全替代	LM2771SD和LM2771SD/NOPB的区别

型号/品牌

代替类型

替代型号对比

LM2771SD

TI 德州仪器

当前型号

LM2771SD/NOPB

德州仪器

完全替代
