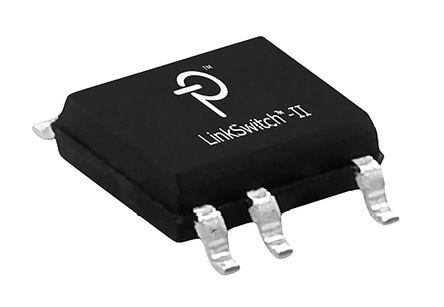

LinkSwitch-II,
通过取消一个光耦合器和次级控制电路,LinkSwitchII-II 可以显著地简化低功率的 CV/CC 充电器设计。 此设备引入一项创新的控制技术,能够提供稳定的输出电压和电流调节,弥补输入电压变化引发的变压器和内部参数容差。
轻松符合所有全球的能效规定
无负载功耗 <200 mW(230 V 交流);在可选的外部偏置情况下,可低于 30 mW
开/关控制提供低负载下的恒定效率 - 适用于 CEC 和 ENERGY STAR 2.0 规定
不需用到电流感应电阻 - 将效率最大化
立创商城:

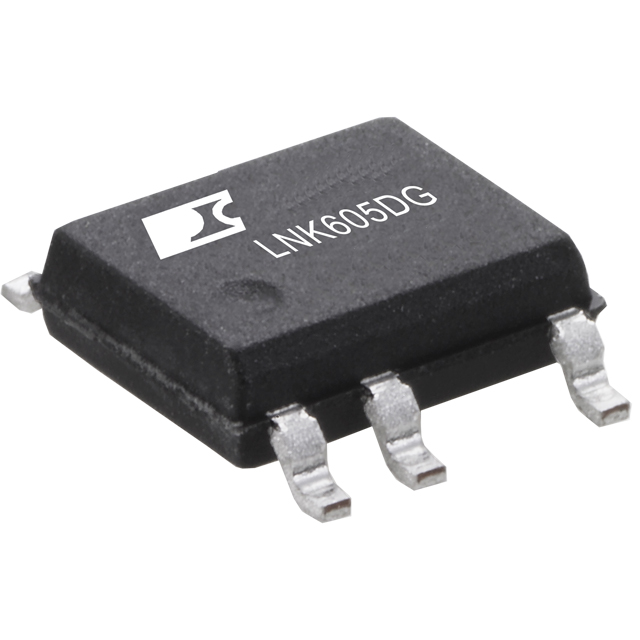

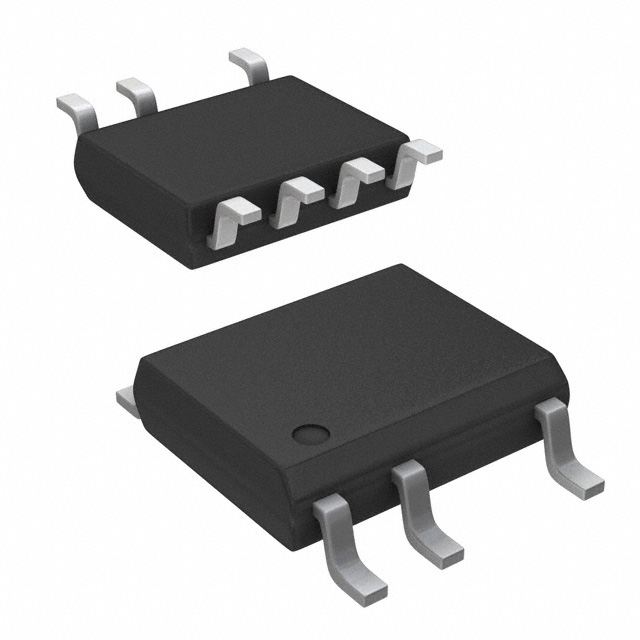

LNK605DG
得捷:
IC OFFLINE SWITCH FLYBACK 8SO
欧时:
Power Integrations LNK605DG 链路开关, CV/CC 转换开关, 5.1W, 7引脚 SOIC封装
贸泽:
AC/DC Converters 4.5 W 85-265 VAC
e络盟:
芯片, 交流/直流离线开关, LinkSwitch-TN系列, 反激式, 85VAC-265VAC, 66 kHz, 5.1 W, SOIC-8
DeviceMart:
IC OFFLINE SWIT CV/CC HV 8SOIC
Win Source:
Converter Offline Flyback Topology Up to 85kHz SO-8C
频率 66.0 kHz
额定功率 5.1 W
输出接口数 1
输出电压 5 V
输出电流 555 mA
击穿电压 700 V
针脚数 8
输出功率 5.1 W
开关频率 66 kHz
占空比 55 %
输入电压AC Max 265 v
输入电压AC Min 85 v
最大占空比 55 %
工作温度Max 150 ℃
工作温度Min -40 ℃
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
长度 4.9 mm
宽度 3.9 mm
高度 1.65 mm
封装 SOIC-8
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Not Recommended for New Designs
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LNK605DG Power Integrations 帕沃英蒂格盛 | 当前型号 | 当前型号 |
LNK605DG-TL 帕沃英蒂格盛 | 功能相似 | LNK605DG和LNK605DG-TL的区别 |
