LNK6775E

POWER INTEGRATIONS  LNK6775E  芯片, 交流/直流转换器, 反激式, ESIP-6

LinkSwitch-HP 系列离线交流-直流转换器

LinkSwitch-HP 系列回扫电源 IC 单个封装中包含初级侧调节控制器和高压电源 MOSFET。 这些设备具有 ±5% CV 精确度、可选电流限制、可编程闭锁或滞后过电压和过温保护、快速 AC 重置和可编程关闭延时。

封装选项：

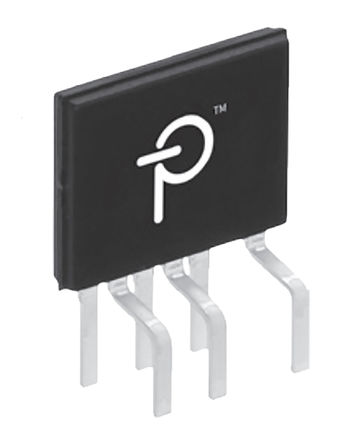

• eSIP-7C 封装用于垂直方向，带最小印刷电路板尺寸且可使用夹子或粘性垫简单安装散热片

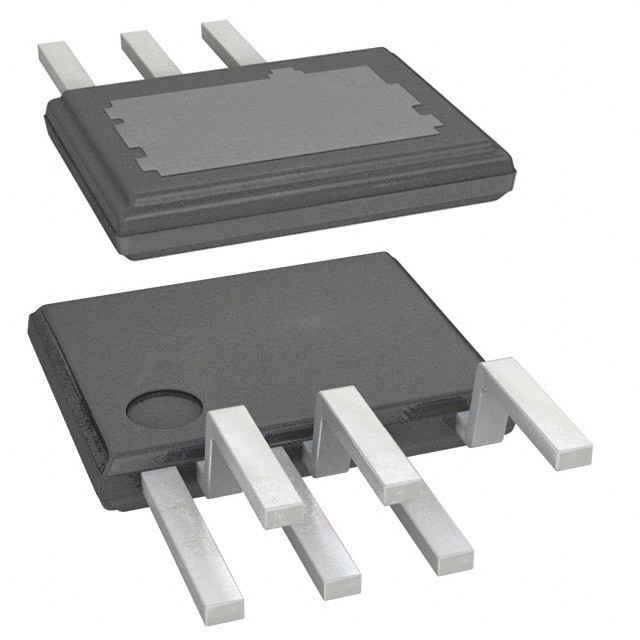

• eSOP-12B 封装用于安装超薄设计的薄型表面，热量通过裸焊盘和 SOURCE 引脚传输至印刷电路板；支持波焊和红外回流焊接

• eDIP-12B 封装用于安装超薄设计的薄型通孔，热量通过裸焊盘或可选金属散热片传输至印刷电路板

• 多模式控制最大化全负载系列的效率

• 230 V 交流时空载消耗低于 30 mW

>75% 效率，230 V 交流时 1 W 输入

>50% 效率，230 V 交流时 0.1 W 输入

• 显著简化了电源设计

• 消除了光耦合器和所有次级控制电路

• ±5% 或更佳的输出电压容差

• 132 kHz 操作减少了变压器和电源体积

• 补偿限制线路过载功率

• 频率抖动减少了 EMI 滤波成本

• 完全集成软启动用于最小化启动压力

• 过载故障期间自动重启限制电源传输至 3%
