LinkSwitch-PL 系列 LED 驱动器交流-直流转换器Power Integrations 的一系列离线交流-直流转换器经过设计,适合在固态照明应用中用作 LED 驱动器。 该设备具有单级 PFC 和恒定电流控制,用于非隔离应用和控制算法,可使用最少外部组件提供无闪烁三端双向可控硅开关元件调光。 这些 4 引脚单片 IC 集成高电压功率 MOSFET、新型不连续模式可变频率可变时间控制器、频率抖动、逐周期电流限制和滞后热关闭电路。 经过优化,可用于非隔离式回扫设计 单级功率因数校正和精确的恒定电流输出 无闪烁相位控制三端双向可控硅开关元件调光 极少元件数,带小型非电解散装电容器,用于紧凑型备用灯设计 完全消除控制回路补偿 频率抖动可显著减少 EMI 滤波器尺寸和成本 低散热性 LED 电流直接感应 短路、过载、开放式反馈和输出过电压保护 滞后热关闭 符合印刷电路板上和封装时 DRAIN 与所有其他引脚之间的高电压爬电要求 紧凑型 SO8、eSOP12 和 eDIP12 封装 ### 交流-直流转换器,Power Integrations
LinkSwitch-PL 系列 LED 驱动器交流-直流转换器
的一系列离线交流-直流转换器经过设计,适合在固态照明应用中用作 LED 驱动器。 该设备具有单级 PFC 和恒定电流控制,用于非隔离应用和控制算法,可使用最少外部组件提供无闪烁三端双向可控硅开关元件调光。 这些 4 引脚单片 IC 集成高电压功率 MOSFET、新型不连续模式可变频率可变时间控制器、频率抖动、逐周期电流限制和滞后热关闭电路。
经过优化,可用于非隔离式回扫设计
单级功率因数校正和精确的恒定电流输出
无闪烁相位控制三端双向可控硅开关元件调光
极少元件数,带小型非电解散装电容器,用于紧凑型备用灯设计
完全消除控制回路补偿
频率抖动可显著减少 EMI 滤波器尺寸和成本
低散热性 LED 电流直接感应
短路、过载、开放式反馈和输出过电压保护
滞后热关闭
符合印刷电路板上和封装时 DRAIN 与所有其他引脚之间的高电压爬电要求
紧凑型 SO8、eSOP12 和 eDIP12 封装
### 交流-直流转换器,Power Integrations
频率 122 kHz
输出接口数 3
输出电流 1 A
开关频率 122 kHz
输入电压Max 265 VAC
输入电压Min 85 VAC
输出电压Min 50 V
工作温度Max 150 ℃
工作温度Min -40 ℃
输入电压 85VAC ~ 265VAC
安装方式 Surface Mount
引脚数 11

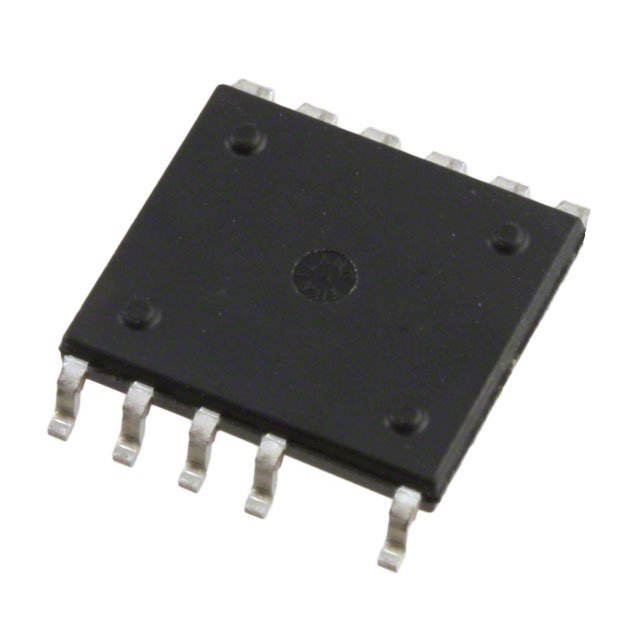

封装 ESOP-12
封装 ESOP-12
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tube
制造应用 -
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LNK458KG Power Integrations 帕沃英蒂格盛 | 当前型号 | 当前型号 |
LNK458KG-TL 帕沃英蒂格盛 | 类似代替 | LNK458KG和LNK458KG-TL的区别 |
