LPC1549JBD64QL

LPC1549JBD64QL图片1
LPC1549JBD64QL图片2
LPC1549JBD64QL图片3
LPC1549JBD64QL图片4
LPC1549JBD64QL图片5
LPC1549JBD64QL图片6
LPC1549JBD64QL图片7
LPC1549JBD64QL概述

NXP  LPC1549JBD64QL  芯片, 微控制器, 32位, CORTEX-M3, 72MHZ, LQFP-64

ARM® Cortex®-M3 series IC 32-位 72MHz 256KB(256K x 8) 闪存 64-LQFP(10x10)


得捷:
IC MCU 32BIT 256KB FLASH 64LQFP


立创商城:
ARM Cortex-M3 72MHz 闪存:256K@x8bit RAM:36KB


贸泽:
ARM Microcontrollers - MCU BL Microcontrollers


e络盟:
NXP  LPC1549JBD64QL  芯片, 微控制器, 32位, CORTEX-M3, 72MHZ, LQFP-64


艾睿:
MCU 32-bit LPC15xx ARM Cortex M3 RISC 256KB Flash 3.3V 64-Pin LQFP


安富利:
MCU 32-Bit LPC15xx ARM Cortex M3 RISC 256KB Flash 3.3V 64-Pin LQFP Tray


Verical:
MCU 32-bit LPC15xx ARM Cortex M3 RISC 256KB Flash 3.3V 64-Pin LQFP


Newark:
# NXP  LPC1549JBD64QL  32 Bit Microcontroller, ARM Cortex-M3, 72 MHz, 256 KB, 36 KB, 64 Pins, LQFP


LPC1549JBD64QL中文资料参数规格
技术参数

频率 72 MHz

电源电压DC 2.40V min

针脚数 64

时钟频率 72.0 MHz

RAM大小 36 KB

位数 32

耗散功率 1500 mW

模数转换数ADC 2

输入/输出数 44 Input

工作温度Max 105 ℃

工作温度Min -40 ℃

耗散功率Max 1500 mW

数模转换数DAC 1

电源电压 2.4V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.4 V

封装参数

安装方式 Surface Mount

引脚数 64

封装 LQFP-64

外形尺寸

封装 LQFP-64

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 医用, 电源管理, 建筑自动化, 消费电子产品, 电机驱动与控制, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

LPC1549JBD64QL引脚图与封装图

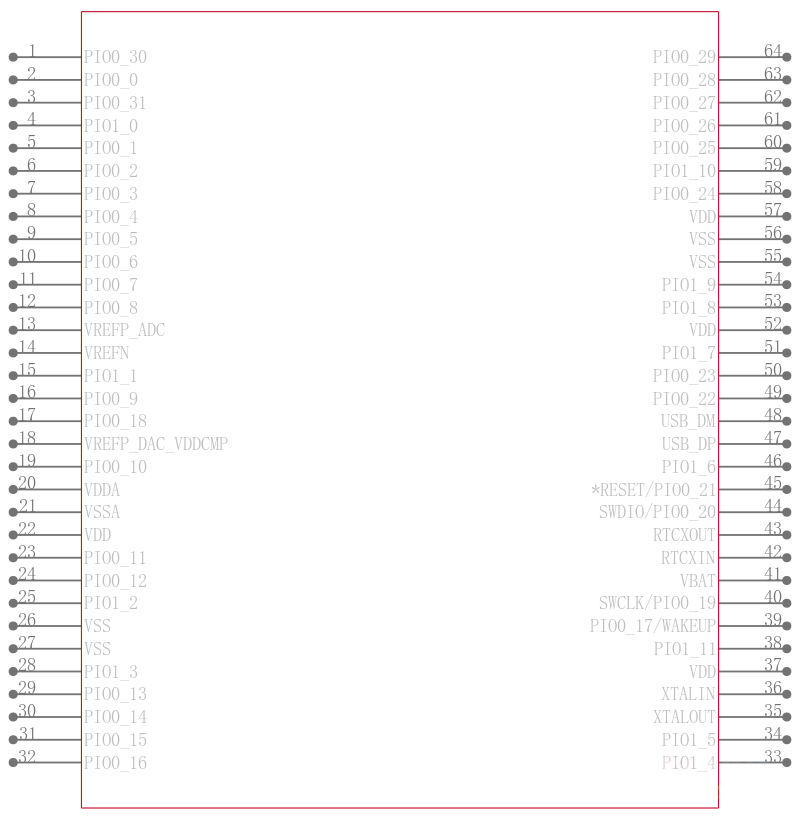

LPC1549JBD64QL引脚图

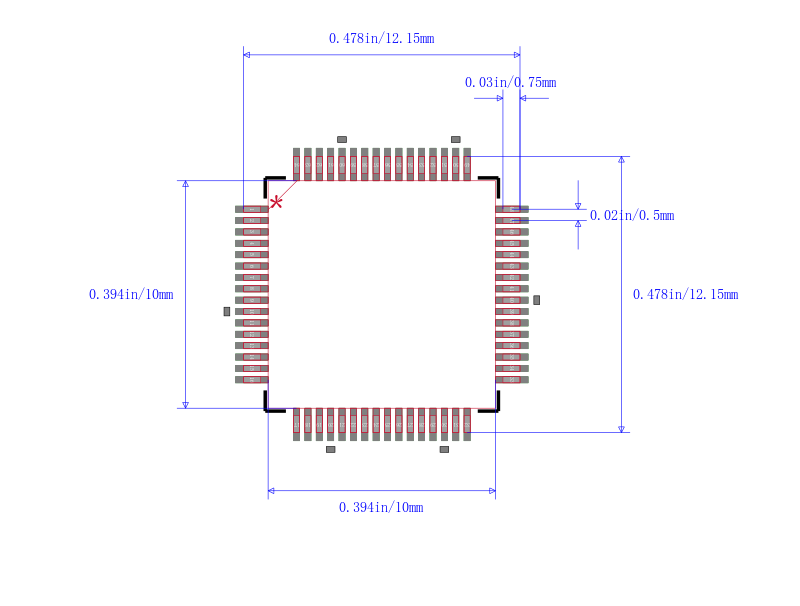

LPC1549JBD64QL封装图

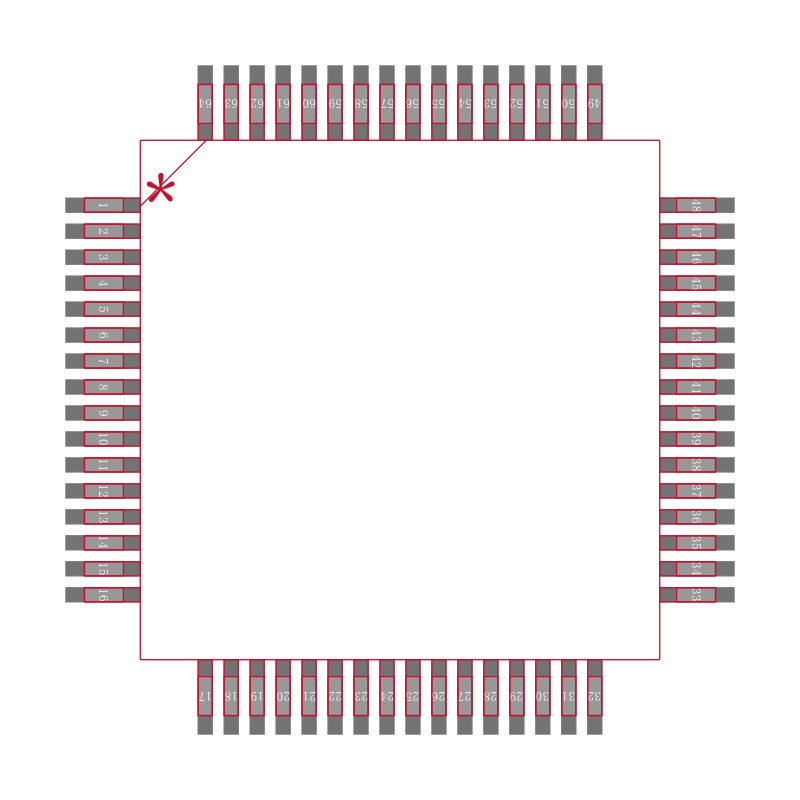

LPC1549JBD64QL封装焊盘图
