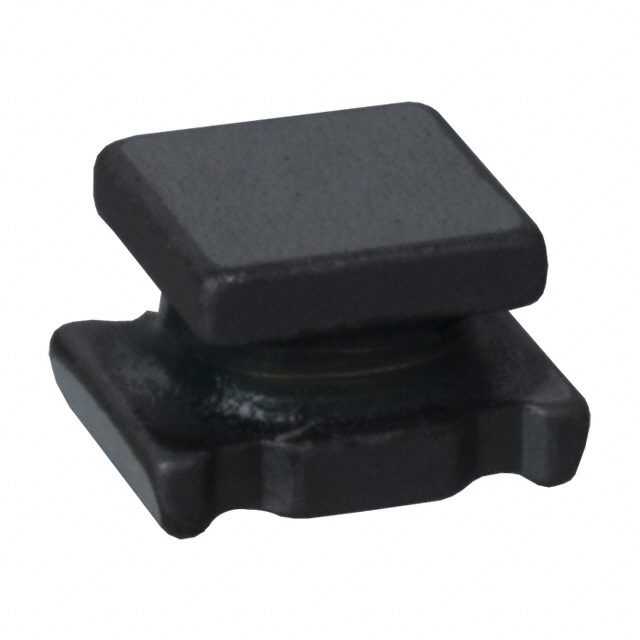

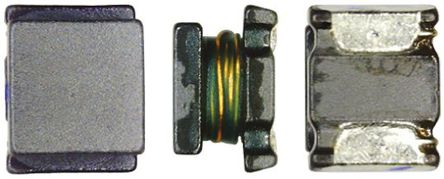

MURATA LQH32CN2R2M33L 表面贴装高频电感器, LQH32C_33系列, 2.2 µH, ± 20%, 1210 [3225 公制], 64 MHz, 0.097 ohm
值 Inductance | 2.2UH \---|--- 误差 Tolerance | ±20% 额定电流 Current Rating | 600MA 饱和电流 Current - Saturation | 不同频率时的Q值 Q @ Frequency | 自振谐频率SRF Frequency - Self Resonant | 64MHZ DC电阻DCR DC Resistance DCR | 0.13Ω/OHM 屏蔽 Shielding | 无屏蔽 Unshielded 描述与应用 Description & Applications | LQH32C_23系列 LQH32C系列是微型芯片线圈，具有直流电阻低，高电流能力，和高阻抗特性。 1。低直流电阻，高额定电流和高电感。电感：0.15到560微H. 2。此序列表现出低的电压下降和小的变化相对于温度的上升和直流电流的电感。这使得它们非常适合用作电源线扼流线圈。 3。该系列产品具有优异的耐焊热性。流量和回流焊接方法可以采用。 技术文档PDF下载 | 在线阅读
额定电流 790 mA
容差 ±20 %
电感 2.2 µH
自谐频率 64 MHz
Q值 35.0
产品系列 LQH
电阻 97.0 mΩ
共振频率 64.0 MHz
电感公差 ±20 %
测试频率 1 MHz
电阻DC） ≤126.1 mΩ
额定电流DC 790 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
电阻DC Max 0.097 Ω
安装方式 Surface Mount
引脚数 2
封装公制 3225
封装 1210
长度 3.2 mm
宽度 2.5 mm
高度 2 mm
封装公制 3225
封装 1210
工作温度 -40℃ ~ 85℃
产品生命周期 Active

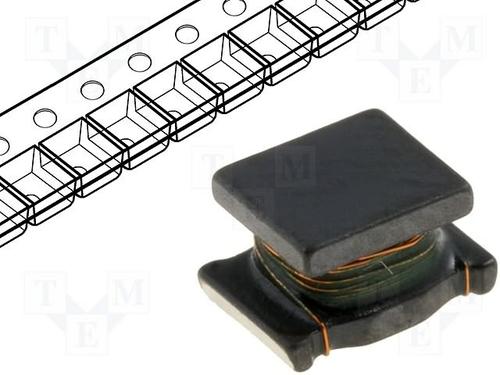

包装方式 Tape & Reel TR
最小包装 2000
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LQH32CN2R2M33L muRata 村田 | 当前型号 | 当前型号 |
744032002 伍尔特 | 功能相似 | LQH32CN2R2M33L和744032002的区别 |
7440329002 伍尔特 | 功能相似 | LQH32CN2R2M33L和7440329002的区别 |
ELJPA2R2MF2 松下 | 功能相似 | LQH32CN2R2M33L和ELJPA2R2MF2的区别 |
