LMZ10500SHE/NOPB参数规格_中文资料_数据手册PDF

LMZ10500SHE/NOPB概述

650mA SIMPLE SWITCHER Nano Module with 5.5V Maximum Input Voltage 8POS -40℃ to 85℃

非隔离 PoL 模块直流转换器 1 输出 0.6 ~ 3.6V - - 650mA 2.7V - 5.5V 输入

得捷:
DC DC CONVERTER 0.6-3.6V

贸泽:
Non-Isolated DC/DC Converters 650mA SIMPLE SWTCHER Nano Mod 5.5v

LMZ10500SHE/NOPB中文资料参数规格

技术参数

输出接口数 1

输出电流 650 mA

调节输出数 1

开关频率 2.00 MHz

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 2.7 V

输出电流Max 650 mA

额定功率Max 2 W

封装参数

安装方式 Surface Mount

引脚数 8

封装 LLP-8

外形尺寸

宽度 1.43 mm

高度 2.50 mm

封装 LLP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

制造应用 ITE（商业）

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

数据手册

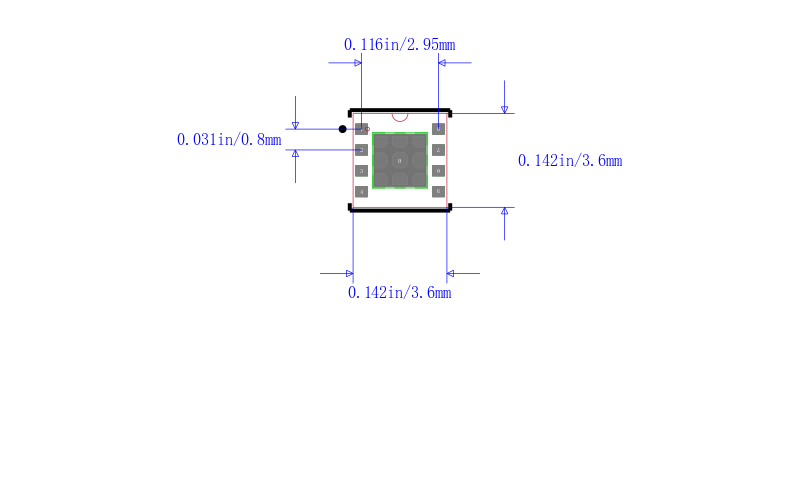

LMZ10500SHE/NOPB引脚图与封装图
