LTC4054LES5-4.2#PBF概述
LINEAR TECHNOLOGY LTC4054LES5-4.2#PBF 芯片, 锂电池充电器, 0.8A, 5SOT23
是一款150mA独立型线性锂离子电池充电器, 适用于单节锂离子电池. LTC4054L体积小, 能够调节低充电电流, 特别适合低容量可充电锂离子纽扣电池的便携应用. 专门设计用于USB电源规范. 由于内部MOSFET架构, 不需要外部检测电阻, 也不需要阻塞二极管. 热反馈调节充电电流以消除过热设计. 充电电压固定为4.2V, 充电电流可通过单个外部电阻设置. 当达到最终浮动电压后, 充电电流降至设定值的1/10, LTC4054L自动终止充电周期. 当拆除输入电源时 墙壁适配器或USB电源, LTC4054L会自动进入低电流状态, 电池漏电流降至2µA以下.
- .
- 可编程充电电流范围 10至150mA
- .
- 无需外部MOSFET, 检测电阻或阻塞二极管
- .
- 恒流/恒压运行, 带有热调节功能
- .
- 高充电速率, 而不会出现过热风险
- .
- 直接从USB端口为单节锂离子电池充电
- .
- 预设4.2V充电电压, 精准度为±1％
- .
- 充电电流监视器输出, 用于计量
- .
- 自动充电
- .
- 充电状态输出引脚
- .
- C/10充电终止
- .
- 关断模式下, 最大25µA电源电流
- .
- 2.9V涓流充电阈值
- .
- 软启动限制浪涌电流
LTC4054LES5-4.2#PBF中文资料参数规格
技术参数
输入电压DC 6.50 V
输出电压 4.2 V
输出电流 150 mA
针脚数 5
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 6.5 V
封装参数
引脚数 5
封装 TSOT-23
外形尺寸
封装 TSOT-23
其他
产品生命周期 Unknown
包装方式 Each
制造应用 便携式器材, 多媒体, Multimedia, 消费电子产品, 无线, Consumer Electronics, Wireless, Portable Devices, 电源管理, Power Management
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99

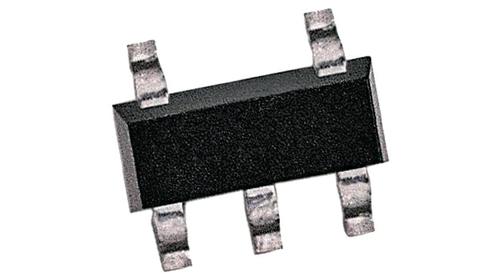

LTC4054LES5-4.2#PBF引脚图与封装图
在线购买LTC4054LES5-4.2#PBF
型号： LTC4054LES5-4.2#PBF
制造商：
Linear Technology
凌力尔特
描述：LINEAR TECHNOLOGY LTC4054LES5-4.2#PBF 芯片, 锂电池充电器, 0.8A, 5SOT23
