LCD8000-43T-EX1概述

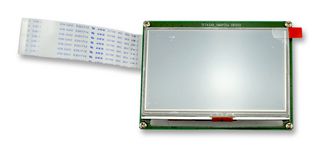

ELEMENT14  LCD8000-43T-EX1  液晶屏模块, 4.3英寸, 带转接板

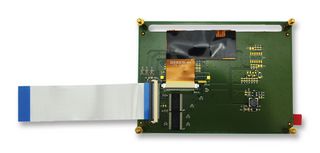

是一个TFT液晶屏模块, 带有16/24位红绿蓝并行转换电路板LCD-Ex. 此转换电路板集成了一个TSC2046芯片, 用于触屏功能, 一个3.3V稳压芯片, 可执行I2C控制和PWM背光灯控制. 它支持16位和24位驱动模块, 用于液晶屏显示器, 并连接SPI 4线电阻性触摸屏. LCD8000-43T-EX1电路板可连接RIoTboard和SAMA5D3 Xplained电路板. 使用LCD-Ex扩展电路板, 连接液晶屏模块, 配有RIoTboard和SAMA5D3 Xplained电路板.

.
4.3英寸TFT 液晶屏显示器
.
4线电阻性触屏
.
800 x 480分辨率
.
五个用户开关
.
两个用户定义的LED灯
.
24位显示器模块.
.
通用输入输出扩展

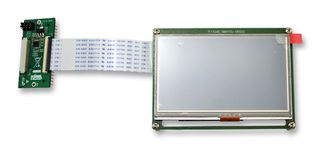

当将液晶屏模块连接至LCD-Ex扩展电路板时, 50引脚FPC线缆端部的蓝色条纹应当面向上进行连接. LCD8000-43T-EX1不支持热拔插.

LCD8000-43T-EX1中文资料参数规格
技术参数

内核架构 ARM

内核子架构 ARM9

其他

硅芯制造商 Texas Instruments

内核架构 ARM

内核子架构 ARM9

硅芯号 TSC2046

硅芯系列号 -

用于 RIoT单板计算机

套件包含 液晶屏模块, 带有转换电路板TSC2046 .

产品范围 -

制造应用 视频和目视, 成像, Imaging, Video & Vision

符合标准

RoHS标准 RoHS Compliant
