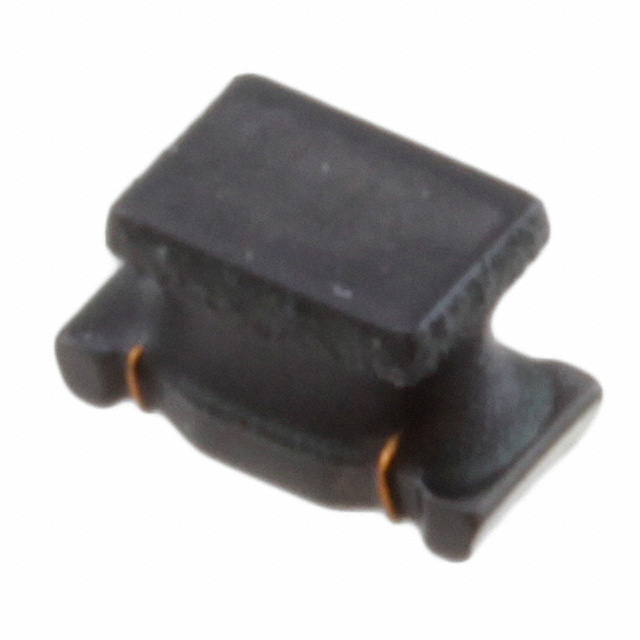

片式电感器（片状线圈）一般用绕线型LQH31M系列 Chip Inductor Chip Coil for General Use Wire Wound Type LQH31M Series
值 Inductance | 18UH \---|--- 误差 Tolerance | ±10% 额定电流 Current Rating | 85MA 饱和电流 Current - Saturation | 不同频率时的Q值 Q @ Frequency | 35@5MHZ 自振谐频率SRF Frequency - Self Resonant | 15MHZ DC电阻DCR DC Resistance DCR | 3.4Ω/OHM 屏蔽 Shielding | 无屏蔽 Unshielded 描述与应用 Description & Applications | LQH31M/LQH32M/LQH43M（N）系列 LQH31M系列是采用的原铁氧体磁芯及全自动绕线技术制作的绕线型芯片线圈。 特点 1。宽电感范围为0.15〜100微ħ 2。高Q值在高频率和低直流电阻 3。小尺寸（3.2x1.6x1.8mm）和紧间距安装 4。低直流电阻，大电流 5。流量和回流焊接耐热性 技术文档PDF下载 | 在线阅读
额定电流 85 mA
容差 ±10 %
电感 18 µH
自谐频率 15 MHz
Q值 35.0
产品系列 LQH
电阻 3.40 Ω
共振频率 15.0 MHz
电感公差 ±10 %
测试频率 1 MHz
电阻DC） ≤4.42 Ω
工作温度Max 85 ℃
工作温度Min -40 ℃
电阻DC Max 4.42 Ω
安装方式 Surface Mount
引脚数 2
封装公制 3216
封装 1206
长度 3.2 mm
宽度 1.6 mm
高度 2 mm
封装公制 3216
封装 1206
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 2000
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
