LMXS1010N100LTAS概述

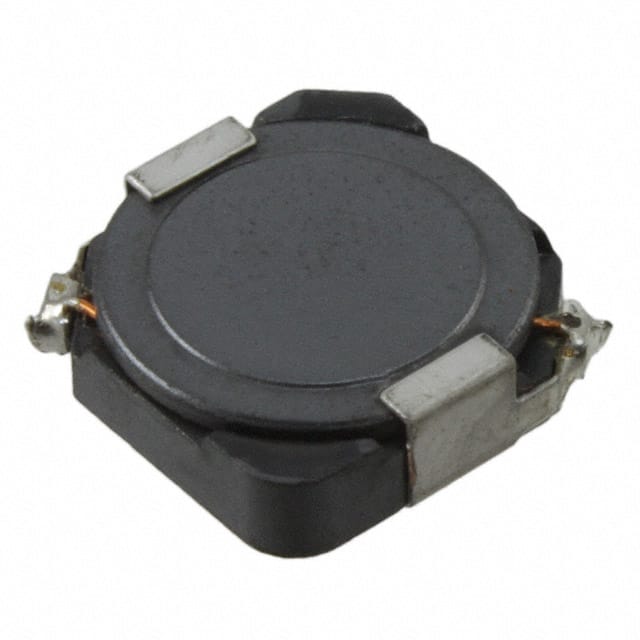

AVX LMXS1010N100LTAS 表面贴装功率电感器, LMXS系列, 10 µH, ± 30%, 屏蔽, 0.059 ohm, 3.18 A
10 µH 屏蔽 绕线 器 3.18 A 59 毫欧最大 非标准
得捷:
FIXED IND 10UH 3.18A 59 MOHM SMD
e络盟:
功率电感SMD, 10 µH, 3.18 A, 屏蔽, LMXS系列, 10.1mm x 10.1mm x 4.5mm
艾睿:
Inductor Power Shielded Wirewound 10uH 30% 100KHz Ferrite 3.18A 59mOhm DCR T/R
安富利:
Ind Power Shielded 10uH 30% 100KHz Ferrite 3.18A T/R
LMXS1010N100LTAS中文资料参数规格
技术参数
额定电流 3.18 A
容差 ±30 %
电感 10 µH
产品系列 LMXS
电感公差 ±30 %
测试频率 100 kHz
电阻DC） ≤59 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.059 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 10.1mm x 10.1mm x 4.5mm
外形尺寸
宽度 10.3 mm
高度 3.1 mm
封装 10.1mm x 10.1mm x 4.5mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17

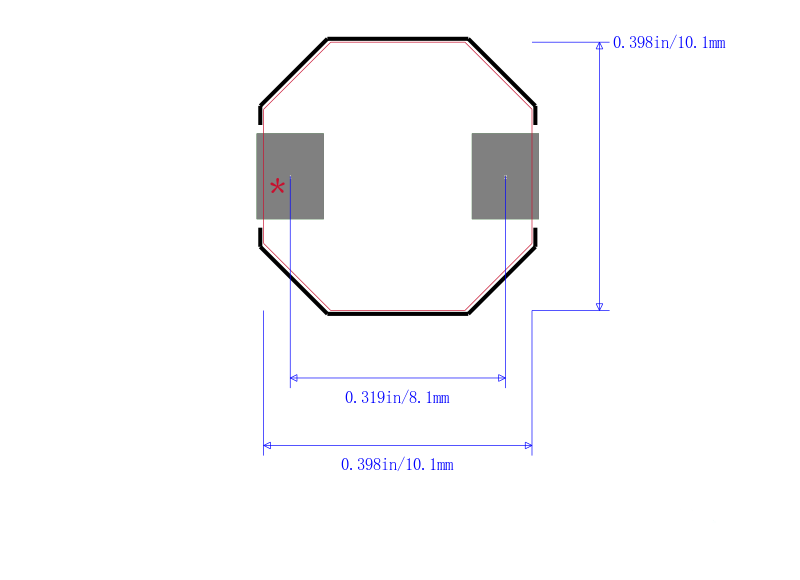

LMXS1010N100LTAS引脚图与封装图
