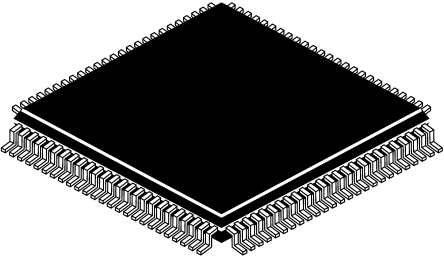

LPC2367FBD100,551图片3
LPC2367FBD100,551图片4
LPC2367FBD100,551图片5
LPC2367FBD100,551图片6

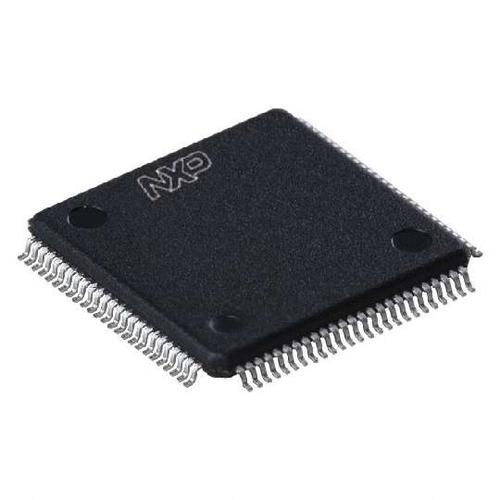

LPC2367FBD100,551图片7
LPC2367FBD100,551图片8

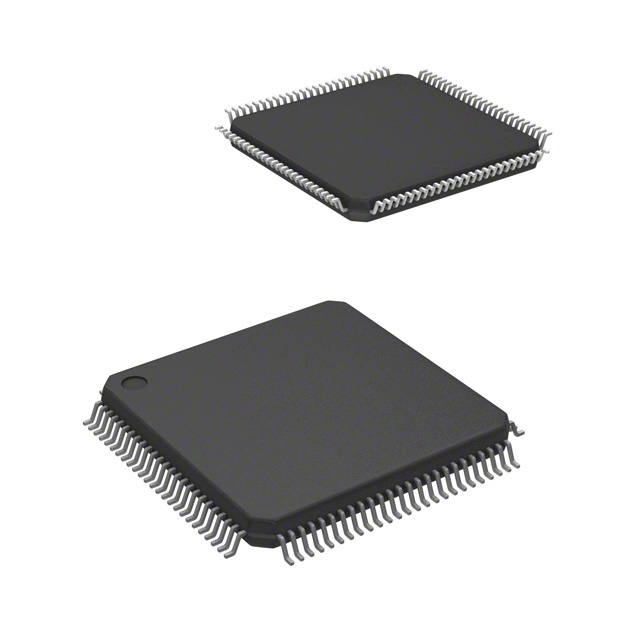

LPC2367FBD100,551图片9
LPC2367FBD100,551图片10
LPC2367FBD100,551图片11
LPC2367FBD100,551图片12
LPC2367FBD100,551图片13
LPC2367FBD100,551图片14
LPC2367FBD100,551图片15
LPC2367FBD100,551图片16

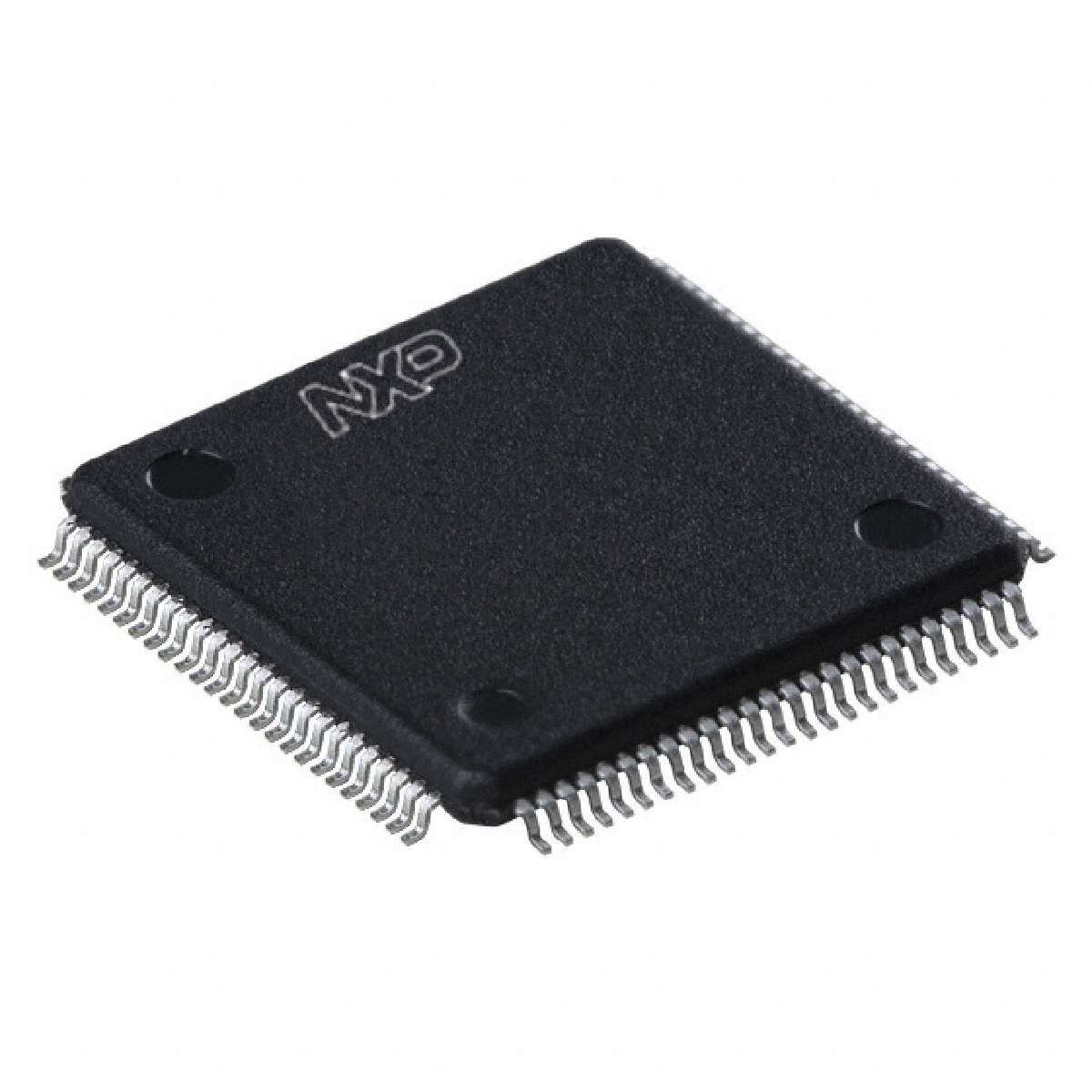

LPC2367FBD100,551图片17
LPC2367FBD100,551图片18
LPC2367FBD100,551概述

ARM7 系列微控制器,NXP一系列 NXP 微控制器,基于 16/32 位 ARM7TDMI-S CPU ,带实时仿真和嵌入式追踪支持,将微控制器与 32 kB、64 kB、128 kB、256 kB 和 512 KB 嵌入式高速闪存相结合。 128 位宽存储器接口和独特的加速器体系结构实现在最大时钟频率时使用 32 位代码。高集成和低功耗 一系列串行通信接口和片上 SRAM 选项 备选 16 位 Thumb 模式将代码缩小 30%,而性能削弱最少。 32 位计时器,PWM 通道和多达 47 条 GPIO 线路 适用于工业控制和医疗系统 ### ARM7/9 微控制器,NXP

ARM7 系列,

一系列 NXP 微控制器,基于 16/32 位 ARM7TDMI-S CPU ,带实时仿真和嵌入式追踪支持,将微控制器与 32 kB、64 kB、128 kB、256 kB 和 512 KB 嵌入式高速闪存相结合。 128 位宽存储器接口和独特的加速器体系结构实现在最大时钟频率时使用 32 位代码。

高集成和低功耗

一系列串行通信接口和片上 SRAM 选项

备选 16 位 Thumb 模式将代码缩小 30%,而性能削弱最少。

32 位计时器,PWM 通道和多达 47 条 GPIO 线路

适用于工业控制和医疗系统

LPC2367FBD100,551中文资料参数规格
技术参数

频率 72 MHz

电源电压DC 3.00V min

针脚数 100

时钟频率 72.0 MHz

RAM大小 58 KB

位数 32

耗散功率 1500 mW

FLASH内存容量 512 KB

模数转换数ADC 1

输入/输出数 70 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1500 mW

数模转换数DAC 1

电源电压 3V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 100

封装 LQFP-100

外形尺寸

长度 14.1 mm

宽度 14.1 mm

高度 1.45 mm

封装 LQFP-100

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 医用, Industrial, 自动化与过程控制, Medical, 工业, Automation & Process Control, Communications & Networking, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买LPC2367FBD100,551
型号: LPC2367FBD100,551
制造商: NXP 恩智浦
描述:ARM7 系列微控制器,NXP 一系列 NXP 微控制器,基于 16/32 位 ARM7TDMI-S CPU ,带实时仿真和嵌入式追踪支持,将微控制器与 32 kB、64 kB、128 kB、256 kB 和 512 KB 嵌入式高速闪存相结合。 128 位宽存储器接口和独特的加速器体系结构实现在最大时钟频率时使用 32 位代码。 高集成和低功耗 一系列串行通信接口和片上 SRAM 选项 备选 16 位 Thumb 模式将代码缩小 30%,而性能削弱最少。 32 位计时器,PWM 通道和多达 47 条 GPIO 线路 适用于工业控制和医疗系统 ### ARM7/9 微控制器,NXP
