LC1D32U7参数规格_中文资料_数据手册PDF

LC1D32U7概述

3 极接触器，交流控制，额定功率：18KW使用类别 AC3 415V 交流开关电压 3 极常开切换功率 | 额定电流 | 高度mm | 宽度mm | 深度mm ---|---|---|---|--- 4 kW | 9 A | 77 | 45 | 86 5.5 kW | 12 A | 77 | 45 | 86 9 kW | 18 A | 77 | 45 | 86 11 kW | 25 A | 85 | 45 | 92 15 kW | 32 A | 85 | 45 | 92 18.5 kW | 38 A | 85 | 45 | 92 22 kW | 40 A | 127 | 75 | 119 25 kW | 50 A | 127 | 75 | 119 37 kW | 65 A | 127 | 75 | 119 45 kW | 80 A | 127 | 85 | 130 59 kW | 115 A | 158 | 120 | 136 80 kW | 150 A | 158 | 120 | 136 以L结尾的部件号 | 低消耗线圈 ---|--- LC1Dxx**3**xx | 通过弹簧接线端子或螺钉接线端子连接。 ### 认可UL 和 CSA### Schneider Electric TeSys D 系列

3 极接触器，交流控制，额定功率：18KW

使用类别 AC3

415 V 交流切换电压

极触点组成：3 常开

辅助触点：1 常开 + 1 常闭

### 认可

UL 和 CSA

欧时:

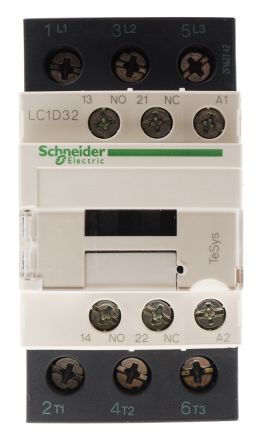

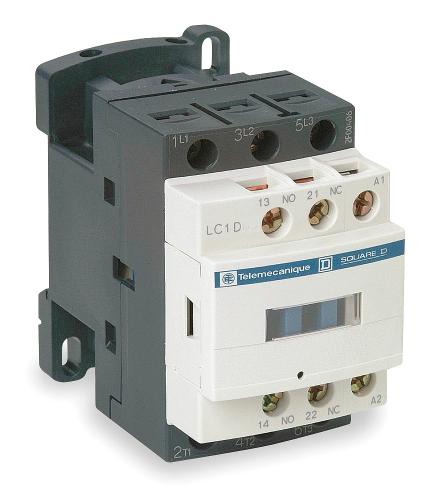

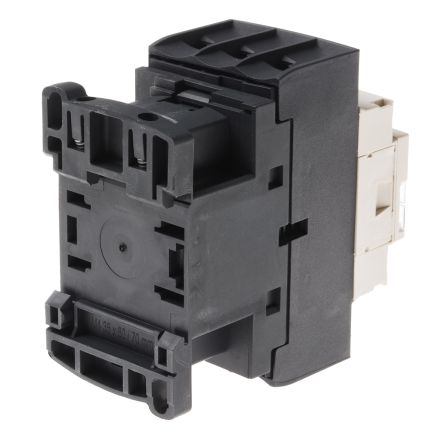

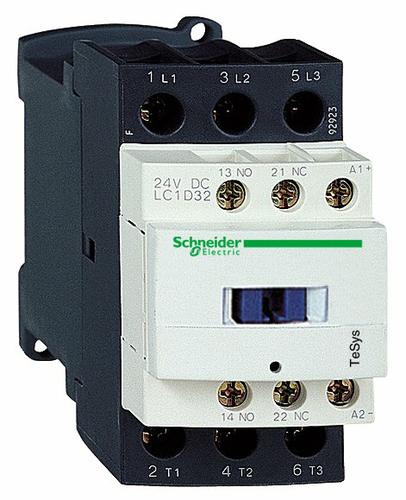

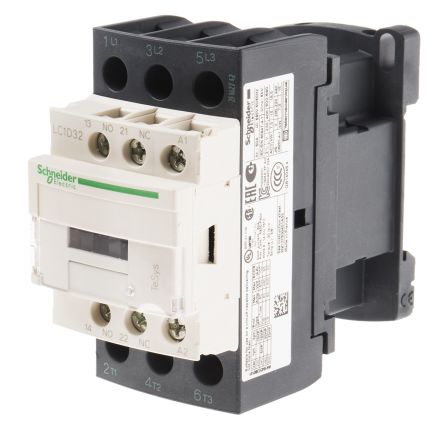

LC1D32U7 - Schneider Electric 施耐德接触器 Tesys D LC1D 系列, 3 常开触点, 32 A, 230 V 交流线圈

Allied Electronics:
Contactor; IEC; 240VAC Coil; 32A; 3-Pole; DIN Rail; TeSys D

TME:
Contactor:3-pole; Auxiliary contacts: NO + NC; 240VAC; 32A; NO x3

Verical:
TESYS D CONTACTOR - 3P, 3 NO

Newark:
# SCHNEIDER ELECTRIC LC1D32U7 Contactor, 600 VAC, 3 Pole, 3PST-NO, DIN Rail, 50 A, 240 V

LC1D32U7中文资料参数规格

技术参数

工作电压 600 VAC

额定电流 32 A

额定功率 15 kW

触点类型 3PST-NO

触点额定电流 32 A

线圈电压 240 VAC

线圈电压AC 240 V

工作温度Max 60 ℃

工作温度Min -5 ℃

额定电压 690VAC, 300VDC

封装参数

安装方式 DIN Rail

外形尺寸

长度 85 mm

宽度 45 mm

物理参数

工作温度 -5℃ ~ 60℃

符合标准

RoHS标准 RoHS Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

数据手册

在线购买LC1D32U7

型号： LC1D32U7

制造商： Schneider Electric 施耐德

描述：3 极接触器，交流控制，额定功率：18KW 使用类别 AC3 415V 交流开关电压 3 极常开切换功率 | 额定电流 | 高度mm | 宽度mm | 深度mm ---|---|---|---|--- 4 kW | 9 A | 77 | 45 | 86 5.5 kW | 12 A | 77 | 45 | 86 9 kW | 18 A | 77 | 45 | 86 11 kW | 25 A | 85 | 45 | 92 15 kW | 32 A | 85 | 45 | 92 18.5 kW | 38 A | 85 | 45 | 92 22 kW | 40 A | 127 | 75 | 119 25 kW | 50 A | 127 | 75 | 119 37 kW | 65 A | 127 | 75 | 119 45 kW | 80 A | 127 | 85 | 130 59 kW | 115 A | 158 | 120 | 136 80 kW | 150 A | 158 | 120 | 136 以L结尾的部件号 | 低消耗线圈 ---|--- LC1Dxx**3**xx | 通过弹簧接线端子或螺钉接线端子连接。 ### 认可 UL 和 CSA ### Schneider Electric TeSys D 系列
