L2726

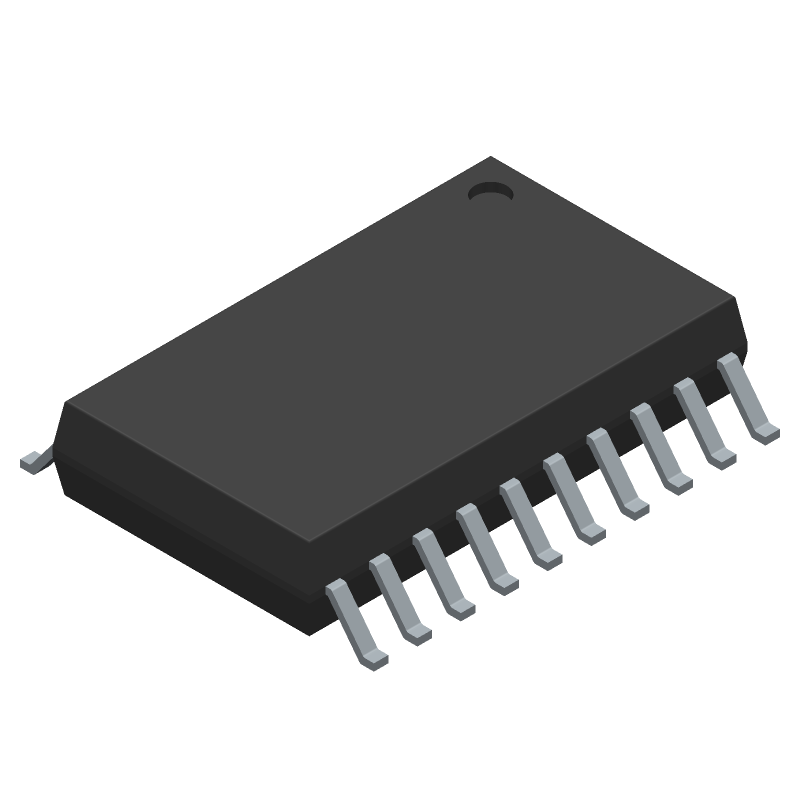

L2726图片1

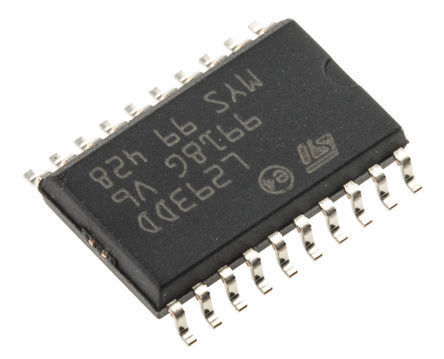

L2726图片2

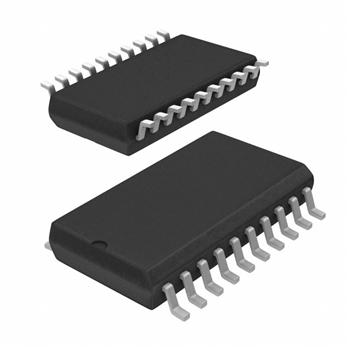

L2726图片3

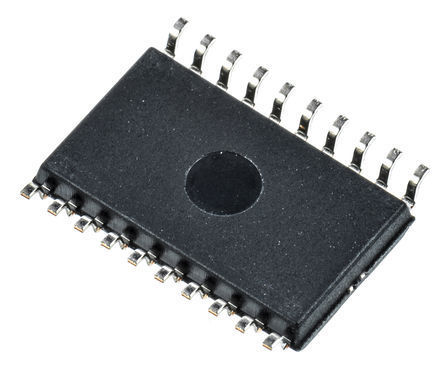

L2726图片4

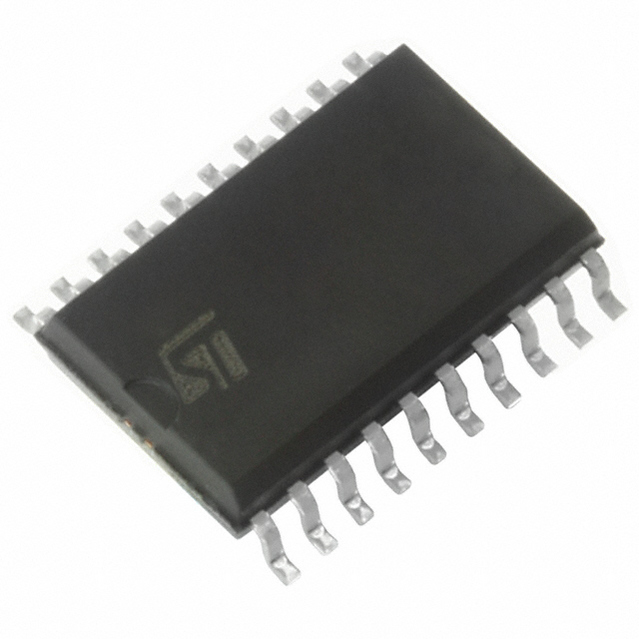

L2726图片5

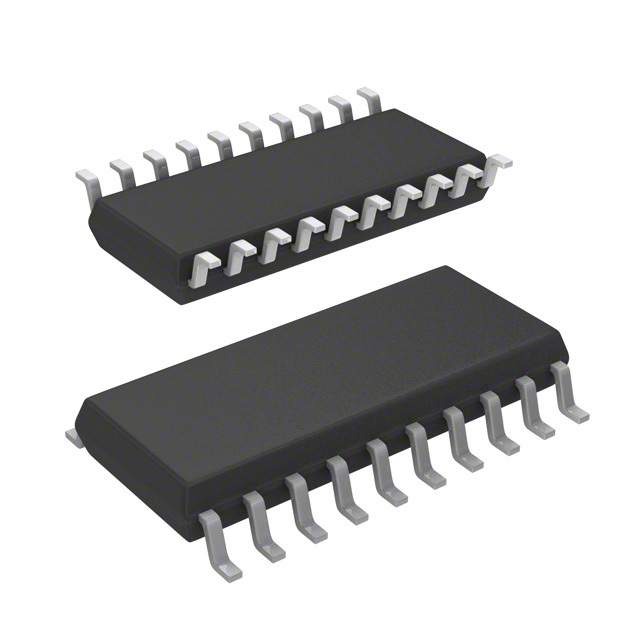

L2726图片6
L2726图片7
L2726图片8
L2726图片9
L2726图片10
L2726图片11
L2726图片12
L2726图片13
L2726图片14
L2726图片15
L2726图片16
L2726图片17
L2726图片18
L2726概述

STMICROELECTRONICS  L2726  运算放大器, 双路, 1.2 MHz, 2个放大器, 2 V/µs, ± 2V 至 ± 14V, SOIC, 20 引脚

,低压降双功率

L2726 是具有高增益和高输出功率能力的功率运算放大器,用于驱动电感性负载。 应用包括伺服放大器和电源。


得捷:
IC OPAMP GP 2 CIRCUIT 20SO


欧时:
L2726,低压降双功率运算放大器L2726 是具有高增益和高输出功率能力的功率运算放大器,用于驱动电感性负载。 应用包括伺服放大器和电源。


e络盟:
STMICROELECTRONICS  L2726  运算放大器, 双路, 1.2 MHz, 2个放大器, 2 V/µs, ± 2V 至 ± 14V, SOIC, 20 引脚


艾睿:
OP Amp Dual GP


安富利:
OP Amp Dual GP ±14V/28V 20-Pin SO


Chip1Stop:
OP Amp Dual GP ±14V/28V 20-Pin SO Tube


Verical:
OP Amp Dual GP ±14V/28V 20-Pin SO


Newark:
# STMICROELECTRONICS  L2726  Operational Amplifier, Dual, 1.2 MHz, 2, 2 V/ s, 2V to 14V, SOIC, 20


Win Source:
IC OPAMP GP 1.2MHZ 20SO


L2726中文资料参数规格
技术参数

输出电流 1000 mA

供电电流 10 mA

电路数 2

针脚数 20

耗散功率 1 W

共模抑制比 66 dB

带宽 1.2 MHz

转换速率 2.00 V/μs

增益频宽积 1.2 MHz

输入补偿电压 10 mV

输入偏置电流 200 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 1.2 MHz

耗散功率Max 1000 mW

共模抑制比Min 66 dB

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 13 mm

宽度 7.6 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Each

制造应用 车用, Power Management, Motor Drive & Control, Automotive, 电机驱动与控制, Motor Drive & Control, Power Management, Automotive, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

L2726引脚图与封装图
L2726引脚图
L2726封装图
L2726封装焊盘图
在线购买L2726
型号: L2726
描述:STMICROELECTRONICS  L2726  运算放大器, 双路, 1.2 MHz, 2个放大器, 2 V/µs, ± 2V 至 ± 14V, SOIC, 20 引脚
替代型号L2726
型号/品牌 代替类型 替代型号对比

L2726

ST Microelectronics 意法半导体

当前型号

当前型号

L2726013TR

意法半导体

完全替代

L2726和L2726013TR的区别
