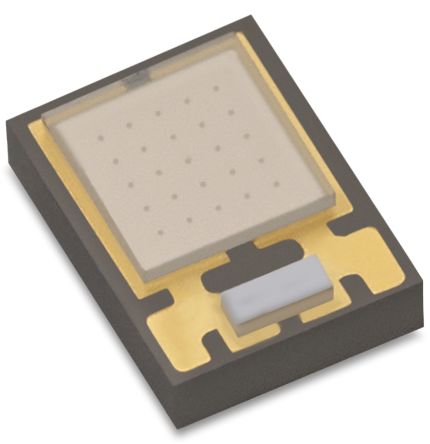

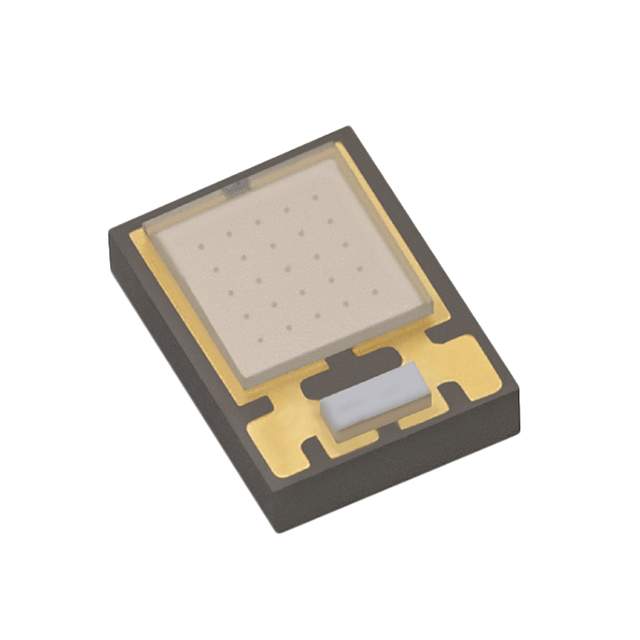

LUXEON UV LED
Lumileds 的超紧密型 LUXEON UV LED 提供出色的设计灵活性。 通过将其紧密地包装在一起,间距仅为 0.2mm,LUXEON UV LED 允许高功率密度紫外线系统的结构。
利用经证实的 SMT LUXEON Z LED 设计,带一个 UV 压模,倒装焊芯片装配方法将压膜放入带热导氮化铝 AlN 基片的直接触点,用于卓越的热管理。
可靠的 LUXEON UV LED 结合了高功率和极佳效率,特别适用于各种应用,包括:紫外线固化、伪造检测、分光仪、医疗、安全/法医照明和专业照明,如水族馆照明,及夜总会背光。
超紧凑非圆顶 LED 封装,用于精密光学控制
微型占用面积:2.2mm2
最大驱动电流 1A,每个 LED 更大磁通
启用最高阵列辐照 W/cm2
氮化铝 AlN 基片
热阻 Rth 低至 3.5 K/W,用于卓越的热管理
效率高达:45 %
针脚数 2
正向电压 3.2 V
波长 385 nm
视角 140°
峰值波长 385 nm
测试电流 1000 mA
正向电流 1 A
正向电压Max 3.4 V
正向电流Max 1000 mA
工作温度Max 120 ℃
工作温度Min -40 ℃
安装方式 Surface Mount
引脚数 2
封装 SMD-2
长度 1.7 mm
宽度 1.3 mm
高度 0.68 mm
封装 SMD-2
工作温度 -40℃ ~ 135℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
