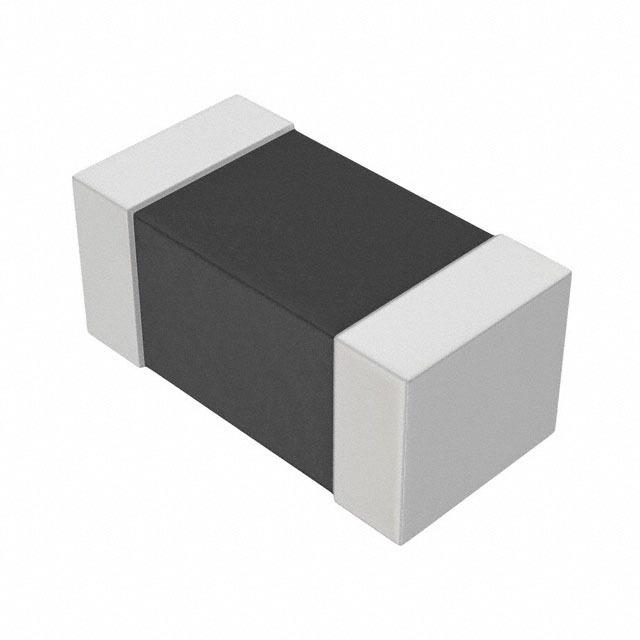

LQM18PN2R2MGHD概述
固定电感器
固定器
得捷:
FIXED IND 2.2UH 1.05A 250MOHM SM
立创商城:
2.2uH ±20% 200mΩ
艾睿:
Inductor Power Chip Shielded Multi-Layer 2.2uH 20% 1MHz Ferrite 1.05A 0.25Ohm DCR 0603 T/R
安富利:
Ind Power Chip Shielded Multi-Layer 2.2uH 20% 1MHz Ferrite 1.15A 0603 Paper T/R
富昌:
Fixed Inductors 2.2uH mA ohms
Verical:
Inductor Power Chip Shielded Multi-Layer 2.2uH 20% 1MHz Ferrite 1.05A 0.25Ohm DCR 0603 T/R
LQM18PN2R2MGHD中文资料参数规格
技术参数
额定电流 1.05 A
容差 ±20 %
电感 2.2 µH
自谐频率 70 MHz
产品系列 LQM
电感公差 ±20 %
测试频率 1 MHz
电阻DC） ≤250 mΩ
工作温度Max 85 ℃
工作温度Min -40 ℃
电阻DC Max 0.25 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 1608
封装 0603
外形尺寸
长度 1.60 mm
宽度 0.80 mm
高度 1 mm
封装公制 1608
封装 0603
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 4000
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
LQM18PN2R2MGHD引脚图与封装图
