MC14069UBDG

MC14069UBDG图片1
MC14069UBDG图片2
MC14069UBDG图片3
MC14069UBDG图片4
MC14069UBDG图片5
MC14069UBDG图片6
MC14069UBDG图片7
MC14069UBDG图片8
MC14069UBDG图片9
MC14069UBDG图片10
MC14069UBDG图片11
MC14069UBDG图片12
MC14069UBDG概述

ON SEMICONDUCTOR  MC14069UBDG  非门, 6门, 6输入, 8.8 mA, 3V至18V, SOIC-14

反相器 IC 6 通道 - 14-SOIC


得捷:
IC INVERTER 6CH 1-INP 14SOIC


欧时:
LOG CMOS INVERTER HEX


立创商城:
MC14069UBDG


e络盟:
非门, MC14069, 6输入, 8.8mA, 3V至18V, SOIC-14


艾睿:
Inverter 6-Element CMOS Automotive 14-Pin SOIC N Tube


Allied Electronics:
Hex Inverter; SOIC-14; Inverter Logic; -0.5 TO +18V; +/- 10mA O/P; 500mW


安富利:
Inverter 6-Element CMOS 14-Pin SOIC Rail


Verical:
Inverter 6-Element CMOS Automotive 14-Pin SOIC N Rail


Newark:
# ON SEMICONDUCTOR  MC14069UBDG  Inverter, MC14069, 6 Input, 8.8 mA, 3 V to 18 V, SOIC-14


力源芯城:
六反相器


DeviceMart:
IC INVERTER HEX P/N 14-SOIC


Win Source:
Inverter IC 6 Channel 14-SOIC


MC14069UBDG中文资料参数规格
技术参数

电源电压DC 3.00V min

工作电压 3V ~ 18V

电容 7.5 pF

无卤素状态 Halogen Free

输出电流 8.8 mA

供电电流 30 μA

电路数 6

针脚数 14

耗散功率 500 mW

静态电流 1 µA

逻辑门个数 6

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC14069UBDG引脚图与封装图

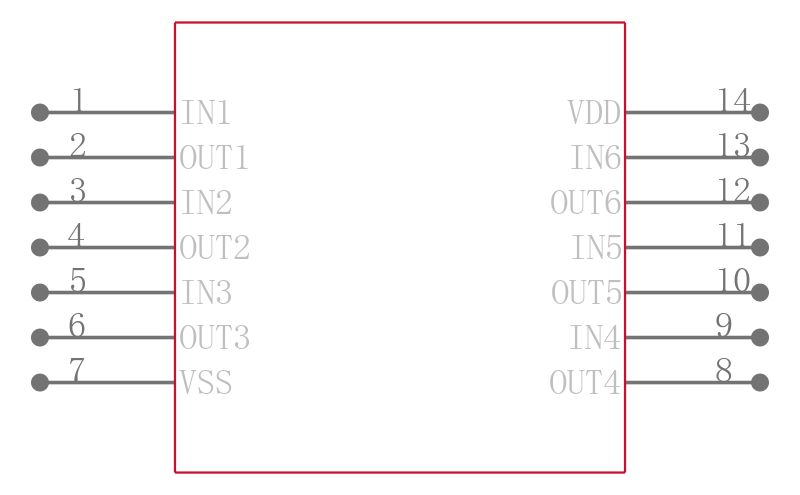

MC14069UBDG引脚图
MC14069UBDG封装图

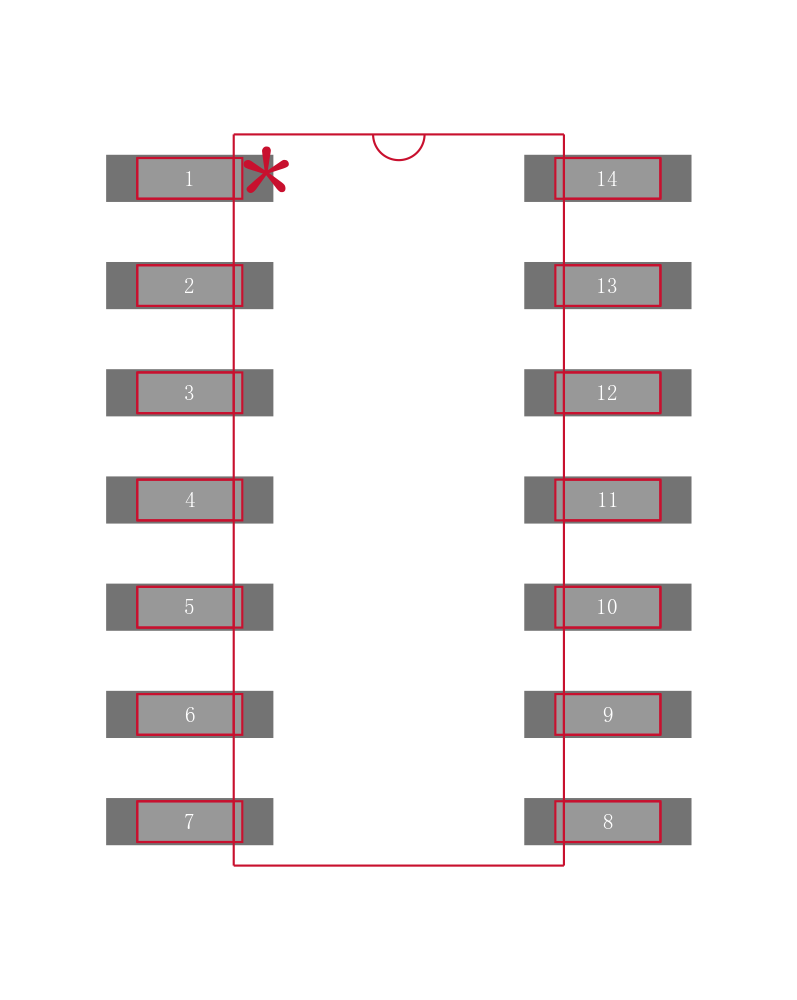

MC14069UBDG封装焊盘图
在线购买MC14069UBDG
型号: MC14069UBDG
描述:ON SEMICONDUCTOR  MC14069UBDG  非门, 6门, 6输入, 8.8 mA, 3V至18V, SOIC-14
替代型号MC14069UBDG
型号/品牌 代替类型 替代型号对比

MC14069UBDG

ON Semiconductor 安森美

当前型号

当前型号

CD4069UBM

德州仪器

功能相似

MC14069UBDG和CD4069UBM的区别

CD4069UBM96

德州仪器

功能相似

MC14069UBDG和CD4069UBM96的区别
