MCP2551-I/SN概述

MICROCHIP MCP2551-I/SN CAN总线, CAN, 1, 1, 4.5 V, 5.5 V, SOIC

MCP2551是一个高速CAN收发器, 容错设备, 作为CAN协议控制器和物理总线之间的接口. MCP2551提供差分传送和接收性能, 用于CAN协议控制器, 完全兼容ISO-11898标准, 包括要求24V电压. 运行速度可高达1 Mb/s.

.: 斜率控制输入

.: 支持1 Mb/s运行

.: 执行ISO-11898标准物理层要求

.: 适合12v和24v使用

.: 外部控制斜率, 用于减少RFI排放

.: 永久主导性检测

.: 低电流待机运行

.: 由于植入了差分总线, 实现高噪音免疫

MCP2551-I/SN中文资料参数规格

技术参数

电源电压DC 4.50V min

工作电压 4.5V ~ 5.5V

供电电流 75 mA

通道数 1

针脚数 8

数据速率 1.00 Mbps

转换速率 8.50 V/μs

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.9 mm

高度 1.25 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8542390001

香港进出口证 NLR

数据手册

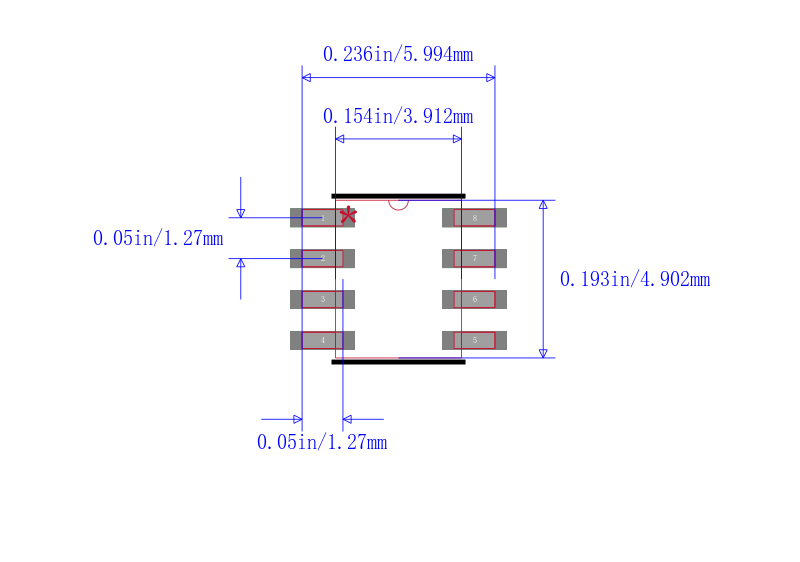

MCP2551-I/SN引脚图与封装图
