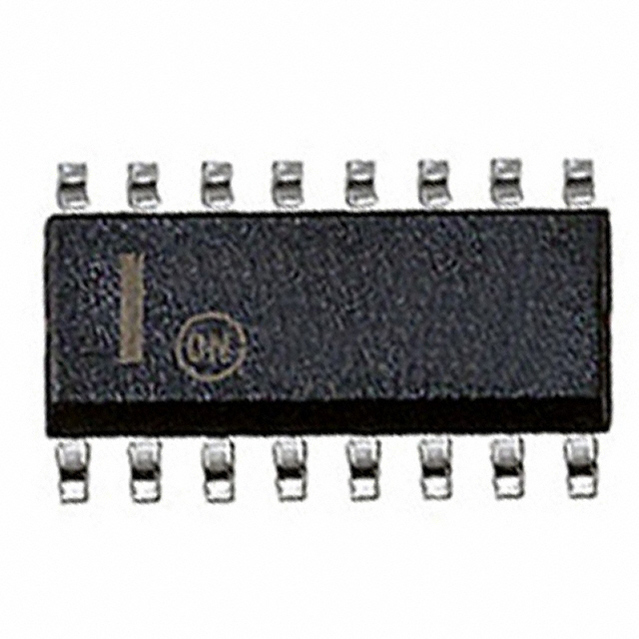

MC14528BDG图片1

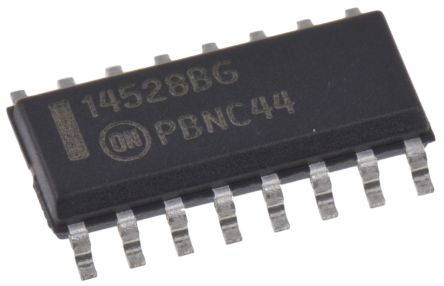

MC14528BDG图片2

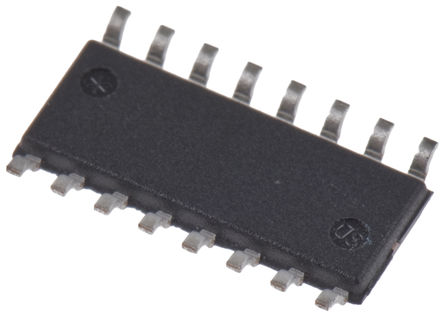

MC14528BDG图片3
MC14528BDG图片4
MC14528BDG图片5
MC14528BDG图片6
MC14528BDG图片7
MC14528BDG图片8
MC14528BDG图片9
MC14528BDG图片10
MC14528BDG图片11
MC14528BDG图片12
MC14528BDG图片13
MC14528BDG图片14
MC14528BDG图片15
MC14528BDG图片16
MC14528BDG概述

ON SEMICONDUCTOR  MC14528BDG  芯片, 4000系列 CMOS逻辑器件

4000 系列多谐振荡器和定时器,


得捷:
IC MULTIVIBRATOR 90NS 16SOIC


立创商城:
双单稳态多谐振荡器


欧时:
### 4000 系列多谐振荡器和定时器,ON Semiconductor![http://china.rs-online.com/largeimages/L436738-01.gif]http://china.rs-online.com/largeimages/L436738-01.gif ### 4000 CMOS 逻辑系列,ON SemiconductorCMOS 系列设备 宽工作电压范围:3 至 18V


艾睿:
Monostable Multivibrator Dual-Element -55°C 125°C Automotive 16-Pin SOIC Tube


Allied Electronics:
MC14528BDG Dual Monostable Multivibrator, 3 - 18 V, 16-Pin SOIC


Chip1Stop:
Monostable Multivibrator Dual -55C 125C Automotive 16-Pin SOIC Tube


Verical:
Monostable Multivibrator Dual-Element -55C 125C Automotive 16-Pin SOIC Tube


Newark:
# ON SEMICONDUCTOR  MC14528BDG  4000 CMOS, SMD, 4528, SOIC16, 15V


力源芯城:
双单稳态多振荡器


DeviceMart:
IC MULTIVIBRATOR DUAL 16-SOIC


MC14528BDG中文资料参数规格
技术参数

电源电压DC 3.00V min

电容 7.5 pF

无卤素状态 Halogen Free

输出电流 8.8 mA

针脚数 16

耗散功率 500 mW

静态电流 20 µA

逻辑门个数 2

上升时间 20.0 ns

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC14528BDG引脚图与封装图
MC14528BDG引脚图
MC14528BDG封装图
MC14528BDG封装焊盘图
在线购买MC14528BDG
型号: MC14528BDG
描述:ON SEMICONDUCTOR  MC14528BDG  芯片, 4000系列 CMOS逻辑器件
替代型号MC14528BDG
型号/品牌 代替类型 替代型号对比

MC14528BDG

ON Semiconductor 安森美

当前型号

当前型号

MC14528BDR2G

安森美

完全替代

MC14528BDG和MC14528BDR2G的区别

MC14528BCPG

安森美

完全替代

MC14528BDG和MC14528BCPG的区别

MC74HC4538ADR2G

安森美

类似代替

MC14528BDG和MC74HC4538ADR2G的区别
