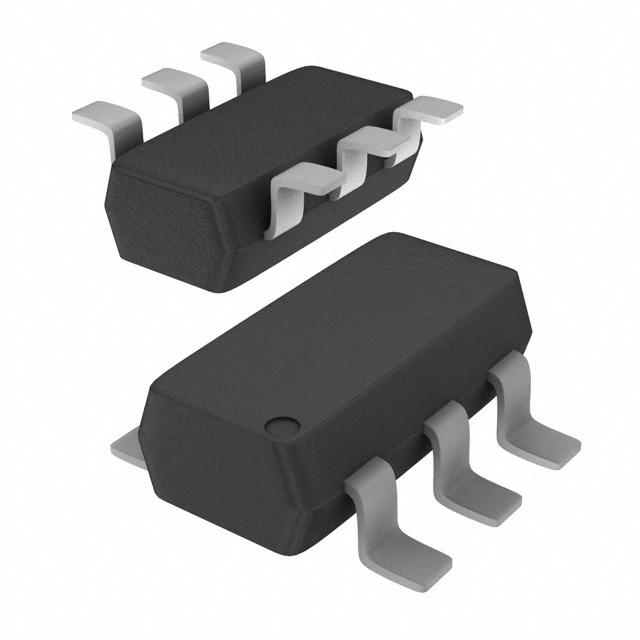

ON SEMICONDUCTOR MMQA5V6T1G TVS二极管, TVS, MMQA系列, 单向, 5.6 V, 8 V, SC-74, 6 引脚
极性Polarization| 单向 Unidirectional \---|--- 反向关断电压/工作电压VRWMReverse Standoff Voltage| 3.0V 反向击穿电压VBRBreakdown Voltage| 5.6V 峰值脉冲耗散功率PPPMPeak Pulse Power Dissipation| 24W 峰值脉冲电流IPPmPeak Forward Surge Current| 额定耗散功率PdPower dissipation| 0.225W/225mW Description & Applications| Specification Features • SC−74 Package Allows Four Separate Unidirectional Configurations • Peak Power − Min. 24 W @ 1.0 ms Unidirectional, • Peak Power − Min. 150 W @ 20 s Unidirectional, • Maximum Clamping Voltage @ Peak Pulse Current • Low Leakage < 2.0 A • ESD Rating of Class N exceeding 16 kV per the Human Body Model • Pb−Free Packages are Available 描述与应用| 规格特性 •SC-74包装允许四个独立的单向配置 •峰值功率 - 最小 24 W@1.0毫秒(单向, •峰值功率 - 最小 150 W @20(单向, •最大钳位电压@峰值脉冲电流 •低漏<2.0? •ESD额定值N类(超过16千伏每 人体模型 •无铅包可用
额定电压DC 5.60 V
额定功率 24.0 W
无卤素状态 Halogen Free
击穿电压 5.88 V
电路数 4
通道数 4
针脚数 6
耗散功率 150 W
钳位电压 8 V
测试电流 1 mA
最大反向击穿电压 5.88 V
脉冲峰值功率 150 W
最小反向击穿电压 5.32 V
击穿电压 5.6 V
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 300 mW
安装方式 Surface Mount
引脚数 6
封装 SC-74-6
长度 3.1 mm
宽度 1.7 mm
高度 0.94 mm
封装 SC-74-6
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Communications & Networkin, Computers & Computer Peripherals, Communications & Networking, Medical, , Industrial, 计算机和计算机周边, Computers & Computer Peripherals, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MMQA5V6T1G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
MMQA5V6T1 安森美 | 类似代替 | MMQA5V6T1G和MMQA5V6T1的区别 |
PESD3V3S4UD,115 恩智浦 | 功能相似 | MMQA5V6T1G和PESD3V3S4UD,115的区别 |
PESD15VS4UD,115 恩智浦 | 功能相似 | MMQA5V6T1G和PESD15VS4UD,115的区别 |
