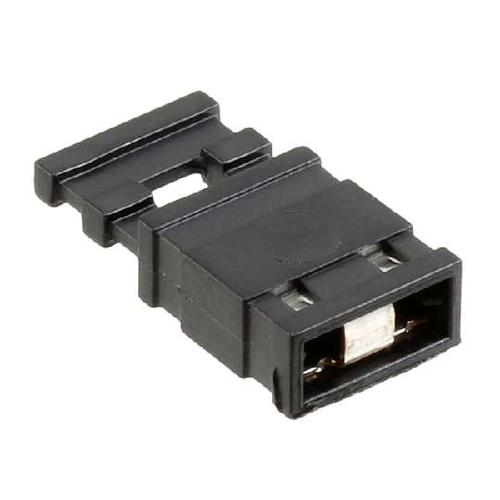

HARWIN M7686-05 跳线母线, 跨接器, M20连接器, 2 路, 2.54 mm
M20 系列 2.54mm 插座
M20 系列 2.54mm 闭合式顶部跳线插座或分流器，可在置于 M20 系列双排引脚管座上时提供板载编程功能。 这些 M20 跳线插座的外壳采用颜色编码，包含可轻松放置和拆卸的手柄。 这些跳线插座或分流器的空间体积很小，可以并排或端对端方式堆叠。 这些 2.54mm M20 跳线具有高度可靠的多种用途，最多可操作 300 次。
部件号 M7681-05 至 M7683-05 具有 14mm 活动手柄
部件号 M7685-05 至 M7687-05 具有 10mm 活动手柄
部件号 M7967-05 具有实心手柄
触点数 2
极性 Female
触点电镀 Gold
额定电压DC 250 V
额定电压AC 250 V
额定电流 3 A
绝缘电阻 1000 MΩ
排数 1
易燃性等级 UL 94 V-0
针脚数 2
接触电阻 3 mΩ
拔插次数 300
额定电流Max 3 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 250 V
接触电阻Max 25 mΩ
引脚间距 2.54 mm
长度 10 mm
宽度 5 mm
高度 10 mm
引脚间距 2.54 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
材质 Polyester
工作温度 -40℃ ~ 105℃
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, Commercial, 工业, 商业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
M7686-05 Harwin | 当前型号 | 当前型号 |
M7687-05 Harwin | 完全替代 | M7686-05和M7687-05的区别 |
M7685-05 Harwin | 类似代替 | M7686-05和M7685-05的区别 |
