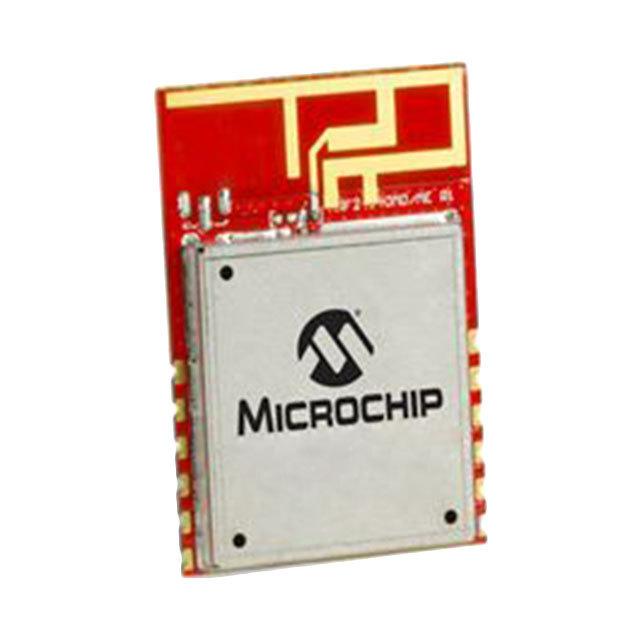

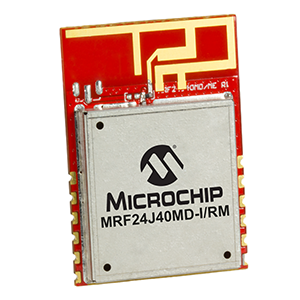

MRF24J40MD/ME，2.4GHz 射频收发器模块
MRF24J40MD/ME 是 2.4 GHz IEEE 标准。 802.15.4™ 兼容、带集成晶体的表面安装模块、内部稳压器、匹配电路、功率放大器 PA、低噪声放大器 LNA 和印刷电路板追踪天线 MRF24J40MD 或 50Ω 外部天线连接器 MRF24J40ME。 MRF24J40MD/ME 模块与 的 MiWi™ 开发环境软件堆栈兼容。
包含源代码的 MiWi™ 开发环境软件堆栈可从 Microchip 网站：http://www.microchip.com/wireless 免费下载。
### 特点
IEEE 标准。 802.15.4™ 符合 RF 收发器标准
支持 ZigBee®、MiWi™ 开发环境专有无线网络协议
4 线串行外围接口 SPI，带中断
小尺寸：22.9mm x 33.0mm 0.9" x 1.3"，可表面安装
引脚与 MRF24J40MB 和 MRF24J40MC 兼容
集成了晶体、内部稳压器、匹配电路、功率放大器和低噪声放大器
印刷电路板天线 MRF24J40MD 或外部天线连接器 MRF24J40ME：超微型同轴 U.FL，50Ω
易于集成到最终产品，将开发时间降至最低
与 Microchip 微控制器系列（PIC16、PIC18、PIC24、dsPIC33 和 PIC32）兼容
范围高达 1200m 4000ft
### WPAN IEEE 802.15.4 - Microchip
频率 2.4 GHz
电源电压DC 3.00V min
供电电流 140 mA
输出功率 19 dBm
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 3V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 12
封装 SMD
长度 33.0 mm
宽度 22.9 mm
高度 3.35 mm
封装 SMD
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tray
制造应用 Sensing & Instrumentation, Wireless, Metering, Wireless, Sensing & Instrumentation, , Metering, Consumer Electronics, Building Automation, Automation & Process Control, Communications & Networking
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 5A992.c
HTS代码 8529902200
