MAX668EUB+

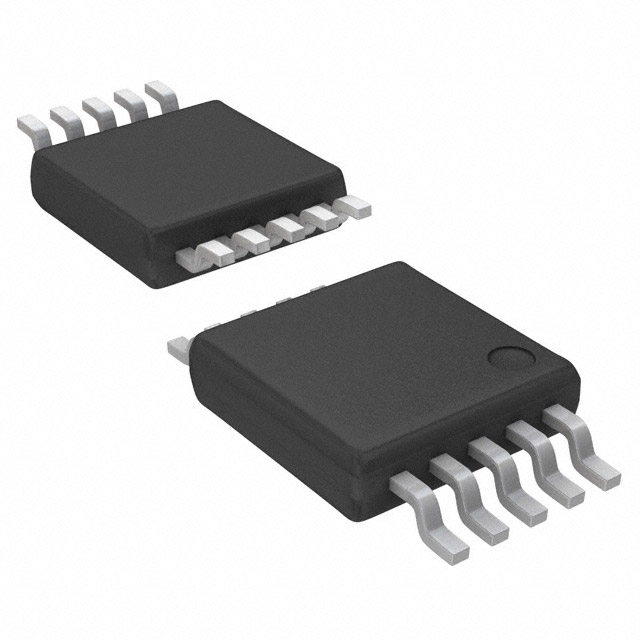

MAX668EUB+图片1
MAX668EUB+图片2
MAX668EUB+图片3
MAX668EUB+图片4
MAX668EUB+图片5
MAX668EUB+图片6
MAX668EUB+图片7
MAX668EUB+图片8
MAX668EUB+图片9
MAX668EUB+概述

MAXIM INTEGRATED PRODUCTS  MAX668EUB+.  直流/直流控制器, 恒频, 电流模式, 1.8V至28V, 1路输出, 升压, 575kHz, µMAX-10

PWM 控制器,

### PWM Pulse Width Modulation Controllers, Maxim Integrated


得捷:
IC REG CTRLR MULT TOP 10UMAX


欧时:
### PWM 控制器,Maxim Integrated### PWM Pulse Width Modulation Controllers, Maxim Integrated


立创商城:
升降压型 升压型 3V~28V 500kHz


安富利:
Current Mode PWM Controller 28V 1A 10-Pin uMAX


Chip1Stop:
Current Mode PWM Controller 28V 1A 100kHz to 500kHz Automotive 10-Pin uMAX


TME:
DC/DC converter; PWM controller, step up; Uin:3÷28V; Uout:3÷100V


Newark:
# MAXIM INTEGRATED PRODUCTS  MAX668EUB+  IC, PWM DC/DC STEP UP CONTROL, SOIC-10


Win Source:
Boost, Flyback, SEPIC Regulator Positive, Isolation Capable Output Step-Up, Step-Up/Step-Down DC-DC Controller IC 10-uMAX


DeviceMart:
IC REG CTRLR PWM HYBRID 10-UMAX


MAX668EUB+中文资料参数规格
技术参数

频率 500 kHz

电源电压DC 1.80V min

工作电压 3V ~ 28V

额定功率 444 mW

输出接口数 1

输出电压 28 V

输出电流 1 A

通道数 1

针脚数 10

耗散功率 444 mW

静态电流 220 µA

开关频率 100kHz ~ 500kHz

占空比 94 %

最大占空比 0.9

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3V ~ 100V

电源电压Max 28 V

电源电压Min 1.8 V

输入电压 3V ~ 28V

封装参数

安装方式 Surface Mount

引脚数 10

封装 TFSOP-10

外形尺寸

长度 3.05 mm

宽度 3.05 mm

高度 0.95 mm

封装 TFSOP-10

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 工业, Audio, 通信与网络, Industrial, Communications & Networking, 音频

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

MAX668EUB+引脚图与封装图
MAX668EUB+引脚图
MAX668EUB+封装图
MAX668EUB+封装焊盘图
在线购买MAX668EUB+
型号: MAX668EUB+
描述:MAXIM INTEGRATED PRODUCTS  MAX668EUB+.  直流/直流控制器, 恒频, 电流模式, 1.8V至28V, 1路输出, 升压, 575kHz, µMAX-10
替代型号MAX668EUB+
型号/品牌 代替类型 替代型号对比

MAX668EUB+

Maxim Integrated 美信

当前型号

当前型号

MAX669EUB+

美信

完全替代

MAX668EUB+和MAX669EUB+的区别

MAX668EUB

美信

类似代替

MAX668EUB+和MAX668EUB的区别

MAX668EUB-T

美信

类似代替

MAX668EUB+和MAX668EUB-T的区别
