MC33035DWG概述

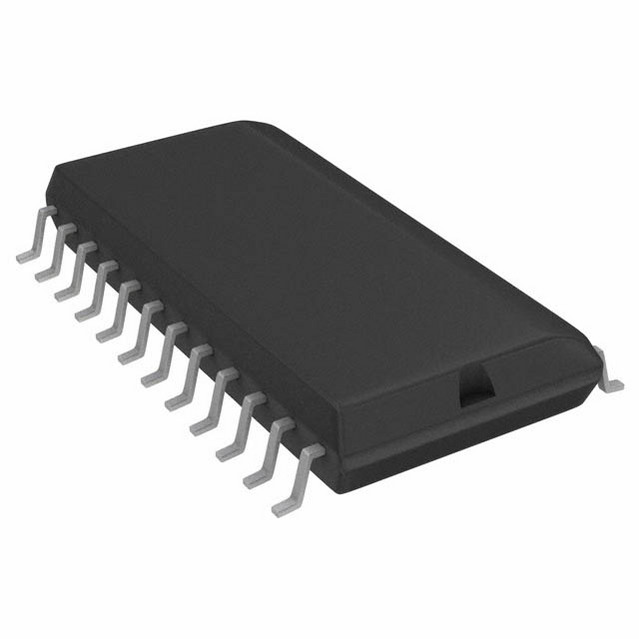

ON SEMICONDUCTOR  MC33035DWG  芯片, 电机控制器/驱动器

无刷电动机驱动器,3 相,OM Semiconductor

BLDC(无刷直流)电动机驱动器

### 电动机控制器和驱动器,


欧时:
无刷电动机驱动器,3 相,OM SemiconductorBLDC(无刷直流)电动机驱动器### 电动机控制器和驱动器,ON Semiconductor


得捷:
IC MOTOR DRIVER 10V-30V 24SOIC


立创商城:
无刷直流电机控制器


艾睿:
Brushless DC Motor Controller 24-Pin SOIC Rail


Allied Electronics:
MC33035DWG Brushless Motor Controller, 40 V, 24-Pin SOIC


Jameco:
Brushless DC Motor Controller 24-Pin SOIC Rail


安富利:
Brushless DC Motor Controller 24-Pin SOIC Rail


Chip1Stop:
Brushless DC Motor Controller 24-Pin SOIC Rail


TME:
Driver; brushless motor controller; MOSFET; Channels:3; 10÷30V


Verical:
Brushless DC Motor Controller 24-Pin SOIC Rail


Newark:
Motor Driver/Controller, DC Brushless, 10V to 30V supply, 40V/50 mA/6 Outputs, SOIC-24


力源芯城:
无刷直流电机驱动器


DeviceMart:
IC CTLR DC MOTOR BRSHLSS 24SOIC


Win Source:
IC MOTOR CONTROLLER ANALOG 24SO


MC33035DWG中文资料参数规格
技术参数

电源电压DC 30.0V max

工作电压 10V ~ 30V

无卤素状态 Halogen Free

输出接口数 6

输出电压 40 V

输出电流 50 mA

供电电流 14 mA

通道数 3

针脚数 24

耗散功率 650 mW

上升时间 107 ns

下降时间 26 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 650 mW

电源电压 10V ~ 30V

电源电压Max 30 V

电源电压Min 10 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.54 mm

宽度 7.6 mm

高度 2.36 mm

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Motor Drive & Control, Sensing & Instrumentation, 传感与仪器, Motor Drive & Control, 电机驱动与控制, 通用, Sensing & Instrumentation

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

MC33035DWG引脚图与封装图
MC33035DWG封装图
MC33035DWG封装焊盘图
在线购买MC33035DWG
型号: MC33035DWG
描述:ON SEMICONDUCTOR  MC33035DWG  芯片, 电机控制器/驱动器
替代型号MC33035DWG
型号/品牌 代替类型 替代型号对比

MC33035DWG

ON Semiconductor 安森美

当前型号

当前型号

MC33035DWR2G

安森美

完全替代

MC33035DWG和MC33035DWR2G的区别

NCV33035DWR2G

安森美

类似代替

MC33035DWG和NCV33035DWR2G的区别

MC33035DW

安森美

类似代替

MC33035DWG和MC33035DW的区别
