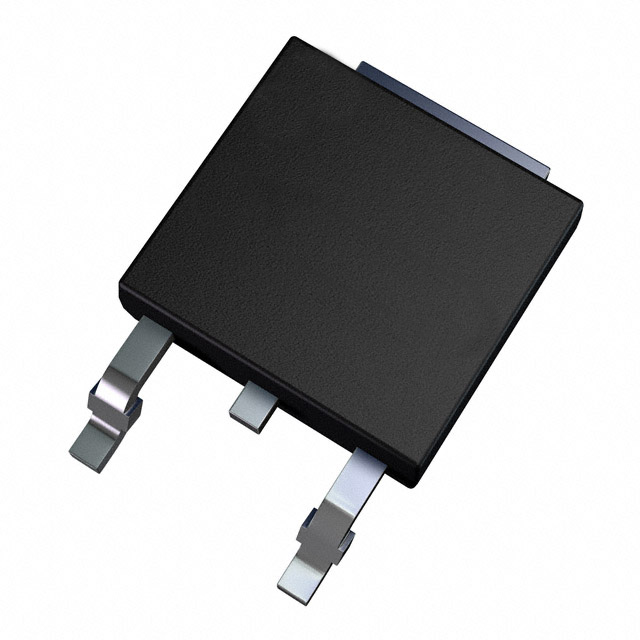

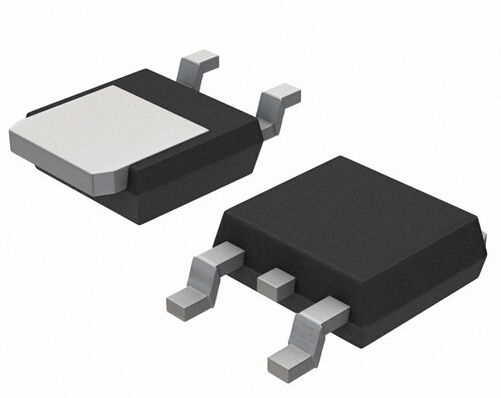

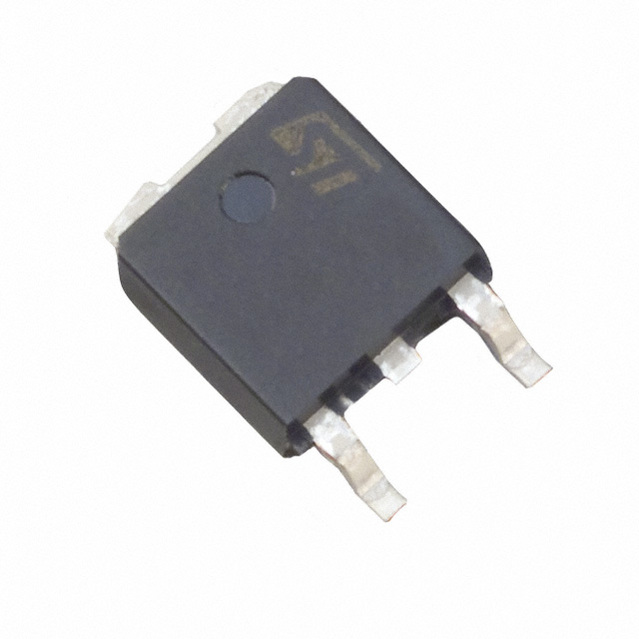

MJD112T4概述

STMICROELECTRONICS  MJD112T4  单晶体管 双极, NPN, 100 V, 25 MHz, 20 W, 2 A, 1000 hFE

集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| 100V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| 100V 集电极连续输出电流ICCollector CurrentIC| 2A 截止频率fTTranstion FrequencyfT| 25MHz 直流电流增益hFEDC Current GainhFE| 500~2000 管压降VCE(sat)Collector-Emitter Saturation Voltage| 2V~3V 耗散功率PcPower Dissipation| Description & Applications| Complementary power Darlington transistors Good hFE linearity ■ High fT frequency ■ Monolithic Darlington configuration with integrated antiparallel collector-emitter diode 描述与应用| Complementary power Darlington transistors HFE线性度好 ■高FT  频率 ■单片达林顿配置 综合反平行集电极 - 发射极二极管

MJD112T4中文资料参数规格
技术参数

额定电压DC 100 V

额定电流 2.00 A

针脚数 3

极性 NPN

耗散功率 20 W

击穿电压集电极-发射极 100 V

最小电流放大倍数hFE 1000 @2A, 3V

额定功率Max 20 W

直流电流增益hFE 1000

工作温度Max 150 ℃

工作温度Min -65 ℃

增益带宽 25MHz Min

耗散功率Max 20000 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

封装 TO-252-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, 电源管理, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MJD112T4引脚图与封装图
MJD112T4引脚图
MJD112T4封装图
MJD112T4封装焊盘图
在线购买MJD112T4
型号: MJD112T4
描述:STMICROELECTRONICS  MJD112T4  单晶体管 双极, NPN, 100 V, 25 MHz, 20 W, 2 A, 1000 hFE
替代型号MJD112T4
型号/品牌 代替类型 替代型号对比

MJD112T4

ST Microelectronics 意法半导体

当前型号

当前型号

MJD112G

安森美

功能相似

MJD112T4和MJD112G的区别

MJD112TF

飞兆/仙童

功能相似

MJD112T4和MJD112TF的区别
