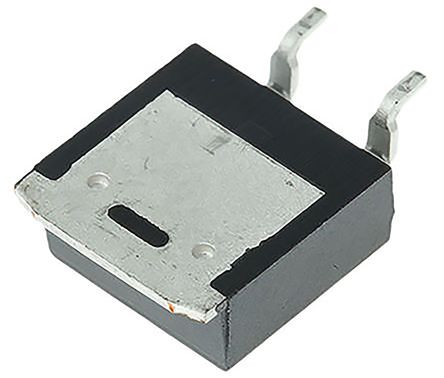

MJD112T4G图片1

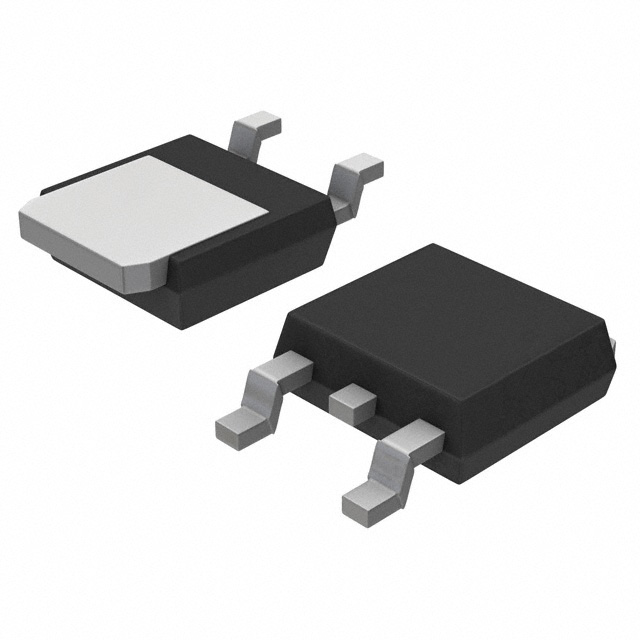

MJD112T4G图片2
MJD112T4G图片3
MJD112T4G图片4
MJD112T4G图片5
MJD112T4G图片6
MJD112T4G图片7
MJD112T4G图片8
MJD112T4G图片9
MJD112T4G图片10
MJD112T4G图片11
MJD112T4G图片12
MJD112T4G图片13
MJD112T4G图片14
MJD112T4G图片15
MJD112T4G图片16
MJD112T4G图片17
MJD112T4G图片18
MJD112T4G概述

ON SEMICONDUCTOR  MJD112T4G.  达林顿晶体管, NPN, 100V, D-PAK

NPN 复合,On Semiconductor

### 标准

带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。


欧时:
### NPN 复合晶体管,On Semiconductor### 标准带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。### 双极性晶体管,On SemiconductorON Semiconductor 的各种双极晶体管,包括以下类别:小信号晶体管 功率晶体管 双晶体管 复合晶体管对 高电压晶体管 射频晶体管 双极/FET 晶体管


立创商城:
2.0 A, 100 V NPN Darlington Bipolar Power Transistor


得捷:
TRANS NPN DARL 100V 2A DPAK


贸泽:
达林顿晶体管 2A 100V Bipolar Power NPN


e络盟:
ON SEMICONDUCTOR  MJD112T4G.  达林顿晶体管, NPN, 100V, D-PAK


艾睿:
Amplify your current using ON Semiconductor&s;s NPN MJD112T4G Darlington transistor in order to yield a higher current gain. This Darlington transistor array&s;s maximum emitter base voltage is 5 V, while its maximum base emitter saturation voltage is 4@40mA@4A V. This product&s;s maximum continuous DC collector current is 2 A, while its minimum DC current gain is 500@0.5A@3 V|1000@2A@3V|200@4A@3V. It has a maximum collector emitter saturation voltage of 2@8mA@2A|3@40mA@4A V. Its maximum power dissipation is 1750 mW. Tape and reel packaging will encase this product during shipment, in order to ensure safe delivery and enable quick mounting of components. It has a maximum collector emitter voltage of 100 V and a maximum emitter base voltage of 5 V. This Darlington transistor array has an operating temperature range of -65 °C to 150 °C.


Allied Electronics:
ON Semi MJD112T4G NPN Darlington Transistor; 4 A 100 V HFE:200; 3-Pin DPAK


安富利:
Trans Darlington NPN 100V 2A 3-Pin2+Tab DPAK T/R


Chip1Stop:
Trans Darlington NPN 100V 2A 3-Pin2+Tab DPAK T/R


Verical:
Trans Darlington NPN 100V 2A 1750mW 3-Pin2+Tab DPAK T/R


Newark:
# ON SEMICONDUCTOR  MJD112T4G  Bipolar BJT Single Transistor, Darlington, NPN, 100 V, 25 MHz, 20 W, 2 A, 1000 hFE


DeviceMart:
TRANS DARL NPN 2A 100V DPAK


Win Source:
TRANS NPN DARL 100V 2A DPAK


MJD112T4G中文资料参数规格
技术参数

额定电压DC 100 V

额定电流 2.00 A

无卤素状态 Halogen Free

针脚数 3

极性 NPN

耗散功率 20 W

击穿电压集电极-发射极 100 V

集电极最大允许电流 2A

最小电流放大倍数hFE 1000 @2A, 3V

最大电流放大倍数hFE 12000

额定功率Max 1.75 W

直流电流增益hFE 12

工作温度Max 150 ℃

工作温度Min -65 ℃

增益带宽 25MHz Min

耗散功率Max 1750 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.73 mm

宽度 6.22 mm

高度 2.38 mm

封装 TO-252-3

物理参数

工作温度 -65℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Signal Processing, 工业, 车用, Industrial, 电源管理, Power Management, Automotive, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

MJD112T4G引脚图与封装图
MJD112T4G引脚图
MJD112T4G封装焊盘图
在线购买MJD112T4G
型号: MJD112T4G
描述:ON SEMICONDUCTOR  MJD112T4G.  达林顿晶体管, NPN, 100V, D-PAK
