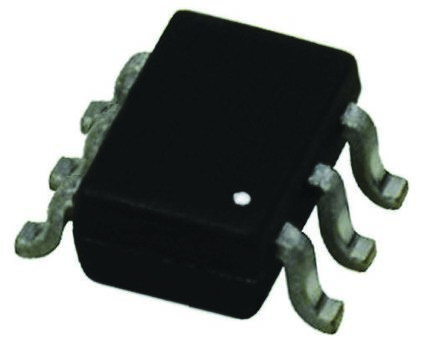

MUN5311DW1T1G图片2
MUN5311DW1T1G图片3
MUN5311DW1T1G图片4

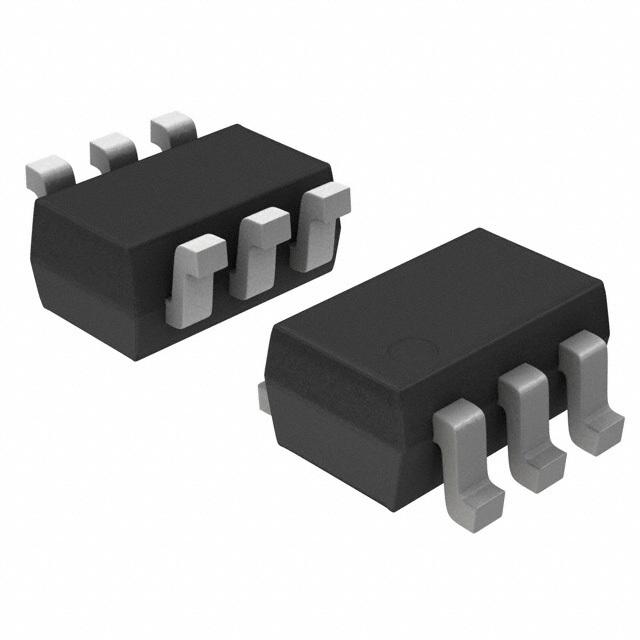

MUN5311DW1T1G图片5
MUN5311DW1T1G图片6
MUN5311DW1T1G图片7
MUN5311DW1T1G图片8
MUN5311DW1T1G图片9
MUN5311DW1T1G图片10
MUN5311DW1T1G图片11
MUN5311DW1T1G图片12

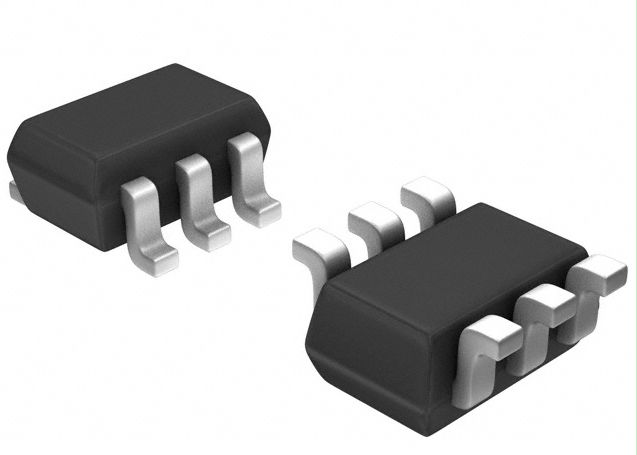

MUN5311DW1T1G图片13
MUN5311DW1T1G图片14
MUN5311DW1T1G图片15
MUN5311DW1T1G概述

ON SEMICONDUCTOR  MUN5311DW1T1G.  标准恢复功率整流器

双电阻器双数字,

### 数字晶体管,On Semiconductor

配备电阻器的也称为“数字晶体管”或“偏流电阻器的晶体管”,包含一个或两个集成电阻器。 单一系列输入电阻器,或两个电阻器的分压器能直接从数字源驱动这些设备。 提供单和双晶体管型号。

MUN5311DW1T1G中文资料参数规格
技术参数

额定电压DC 50.0 V

额定电流 100 mA

无卤素状态 Halogen Free

通道数 2

极性 NPN, PNP

耗散功率 0.385 W

击穿电压集电极-发射极 50 V

集电极最大允许电流 100mA

最小电流放大倍数hFE 35 @5mA, 10V

最大电流放大倍数hFE 35 @5mA, 10V

额定功率Max 250 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 385 mW

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-6

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Industrial, 工业, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MUN5311DW1T1G引脚图与封装图
MUN5311DW1T1G引脚图
MUN5311DW1T1G封装焊盘图
在线购买MUN5311DW1T1G
型号: MUN5311DW1T1G
描述:ON SEMICONDUCTOR  MUN5311DW1T1G.  标准恢复功率整流器
替代型号MUN5311DW1T1G
型号/品牌 代替类型 替代型号对比

MUN5311DW1T1G

ON Semiconductor 安森美

当前型号

当前型号

PUMD3@115

恩智浦

类似代替

MUN5311DW1T1G和PUMD3@115的区别

PUMD3,115

恩智浦

功能相似

MUN5311DW1T1G和PUMD3,115的区别

UMD3NTR

罗姆半导体

功能相似

MUN5311DW1T1G和UMD3NTR的区别
