M20-9990246概述

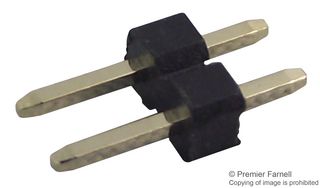

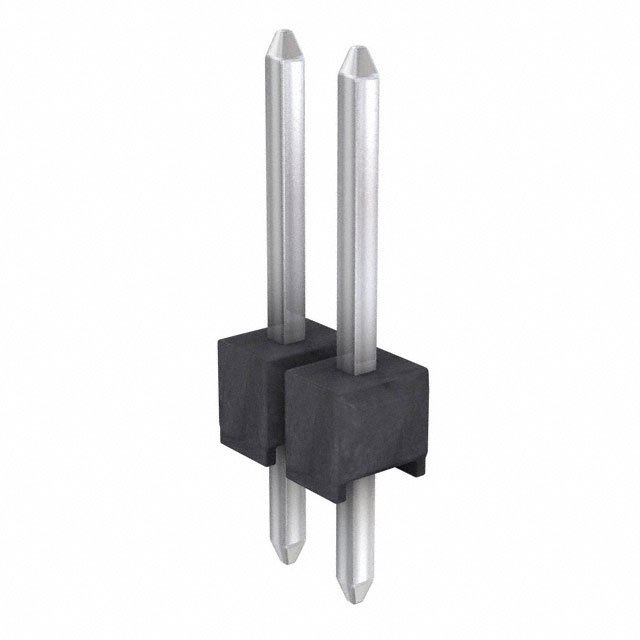

HARWIN  M20-9990246.  板至板连接, 直型, M20系列, 2 触点, 针座, 2.54 mm, 通孔安装, 1 排

M20 2.54mm 印刷电路板引脚管座

M20 系列印刷电路板通孔和 SMT 安装管座连接器具有 2.54mm 节距。 这些 M20 2.54 mm 印刷电路板管座提供双排和单排、垂直和直角配置,使其成为多种应用的多用途解决方案。 这些 M20 2.54 mm 印刷电路板引脚管座连接器的外壳还配有不同的配接引脚长度:M20-975xxx、M20-976xxx、M20-977xxx = 5.8 mm 引脚高度

M20-995xxx、M20-996xxx、M20-998xxx、M20-999xxx = 6.1 mm 引脚高度

M20-997xxx = 8.5 mm 引脚高度

印刷电路板通孔和 SMT 安装管座的外壳由高温热塑性塑料制成,使其能够耐受相同的回流焊接过程

外壳的设计融入雉堞,使其可以切割为需要的尺寸,请在执行此操作是小心处理尾线。

这些 M20 2.54 mm 印刷电路板引脚管座连接器可与 M20 系列印刷电路板插座、插座外壳和跳线配接。

### 特点和优势

多个配置选项和引脚配接长度,确保设计灵活性

热塑性外壳可耐受回流焊接过程

可切割成较小的尺寸

M20-9990246中文资料参数规格
技术参数

触点数 2

极性 Male

触点电镀 Tin

额定电压AC 750 V

额定电流 3 A

绝缘电阻 10.0 GΩ

排数 1

针脚数 2

接触电阻 20.0 mΩ

拔插次数 50

额定电流Max 3 A

接触电阻Max 30 mΩ

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

长度 5.08 mm

宽度 2.54 mm

高度 8.64 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 应用包括消费类电子产品、通信、驱动器和控制、工业监控和个人计算, Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

M20-9990246引脚图与封装图
M20-9990246封装焊盘图
在线购买M20-9990246
型号: M20-9990246
制造商: Harwin
描述:HARWIN  M20-9990246.  板至板连接, 直型, M20系列, 2 触点, 针座, 2.54 mm, 通孔安装, 1 排
