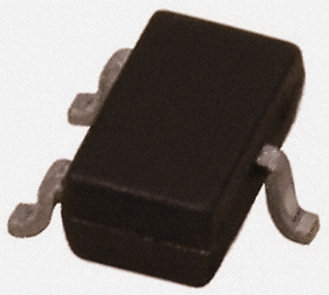

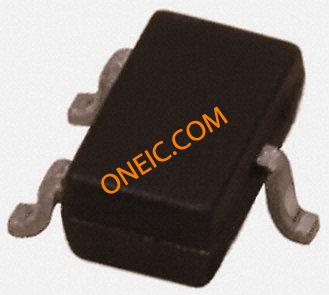

FAIRCHILD SEMICONDUCTOR MMBFJ113. 场效应管, N沟道
最大源漏极电压VdsDrain-Source Voltage | 35v \---|--- 栅源极击穿电压VBRGSGate-Source Voltage | -35v 漏极电流Vgs=0VIDSSDrain Current | 2ma 关断电压VgsoffGate-Source Cut-off Voltage | -0.5~-3v 耗散功率PdPower Dissipation | 350mW/0.35W Description & Applications | N-Channel Switch This device is designed for low level analog switching, sample and hold circuits and chopper stabilized amplifiers. 描述与应用 | N沟道开关 该设备是专为低级别的模拟开关,采样 保持电路和斩波稳定放大器。
欧时:
### N 通道 JFET,Fairchild Semiconductor### JFET 晶体管一系列 JFET(接线场效应晶体管)和 HEMT/HFET(高电子迁移率晶体管/异质结 FET)分立半导体设备。
贸泽:
JFET N-Channel Switch
e络盟:
FAIRCHILD SEMICONDUCTOR MMBFJ113 晶体管, JFET, JFET, -35 V, 2 mA, -3 V, SOT-23, JFET
艾睿:
Trans JFET N-CH 3-Pin SOT-23 T/R
安富利:
Trans JFET N-CH 3-Pin SOT-23 T/R
富昌:
MMBFJ113系列 35 V 2 mA 表面贴装 N沟道 开关 - SOT-23
TME:
Transistor: N-JFET; unipolar; 350mW; SOT23; 50mA
Verical:
Trans JFET N-CH 3-Pin SOT-23 T/R
Newark:
# FAIRCHILD SEMICONDUCTOR MMBFJ113 JFET Transistor, Junction Field Effect, -35 V, 2 mA, -3 V, SOT-23, JFET
Win Source:
JFET N-CH 35V 350MW SOT23
额定电压DC 35.0 V
额定电流 2.00 mA
击穿电压 -35.0 V
漏源极电阻 100 Ω
极性 N-Channel
耗散功率 350 mW
漏源极电压Vds 35.0 V
栅源击穿电压 35 V
连续漏极电流Ids 2.00 mA
击穿电压 35 V
额定功率Max 350 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
长度 2.92 mm
宽度 1.3 mm
高度 0.93 mm
封装 SOT-23-3
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MMBFJ113 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
PMBFJ113,215 恩智浦 | 功能相似 | MMBFJ113和PMBFJ113,215的区别 |
MMBFJ113_NL 飞兆/仙童 | 功能相似 | MMBFJ113和MMBFJ113_NL的区别 |
