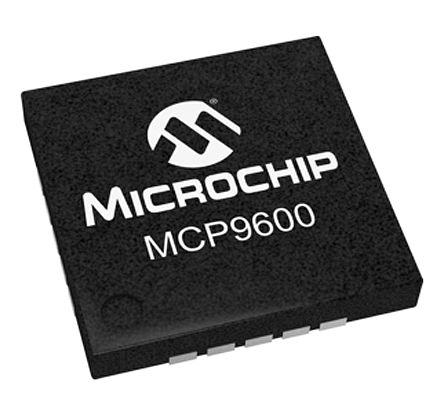

MICROCHIP MCP9600-I/MX. 芯片, 热电偶EMF至温度转换器, VQFN-20
MCP9600 热电偶电压转换器
MCP9600 是热电偶到数字转换器，可将热电偶 EMF 转换为摄氏度，具有 ±1.5°C 的精确度。 该设备还集成了冷端温度补偿。
该设备包括用户可编程寄存器，可配置低功率模式、温度警报输出和数字滤波器（用于瞬时温度）。
### 特点
支持 K、J、T、N、S、E、B 和 R 型热电偶
±1.5°C（最大值）热接合精度
测量分辨率：热和冷接合：0.0625°C（典型）
四个可编程温度警报输出
可编程数字温度滤波器
低功率模式
2 线接口：与 I2C™ 兼容，100 kHz，每个 I2C 总线支持多达 8 个设备
工作电压范围：2.7V 至 5.5V
工作电流：300 μA（典型）
关闭电流：2 μA（典型）
电源电压DC 2.70V min
工作电压 2.7V ~ 5.5V
供电电流 300 µA
针脚数 20
采样率 3 sps
模数转换数ADC 2
工作温度Max 85 ℃
工作温度Min -40 ℃
精度 ±1.5 ℃
输入通道数 1
电源电压 2.7V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2.7 V
安装方式 Surface Mount
引脚数 20

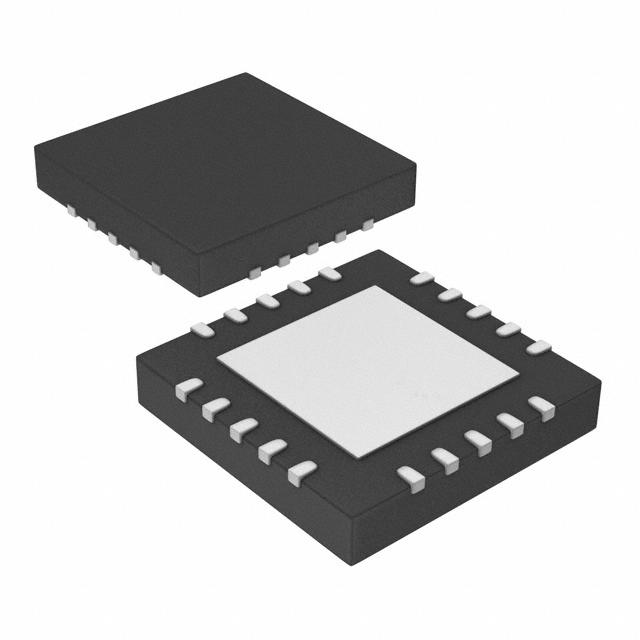

封装 VQFN-20
长度 5 mm
宽度 5 mm
高度 1 mm
封装 VQFN-20
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
制造应用 工业, 便携式器材, 热管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MCP9600-I/MX Microchip 微芯 | 当前型号 | 当前型号 |
MCP9600T-I/MX 微芯 | 功能相似 | MCP9600-I/MX和MCP9600T-I/MX的区别 |
