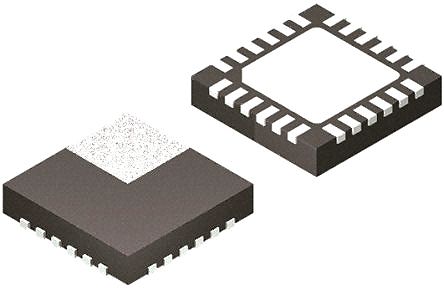

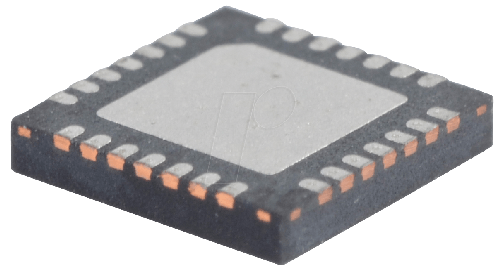

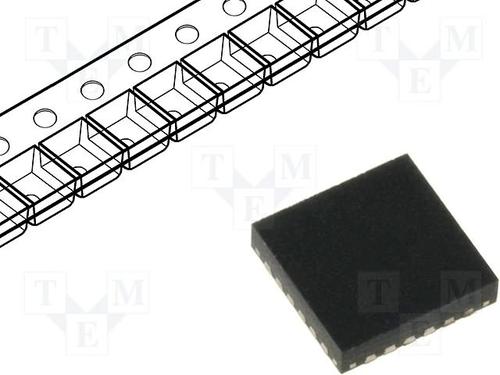

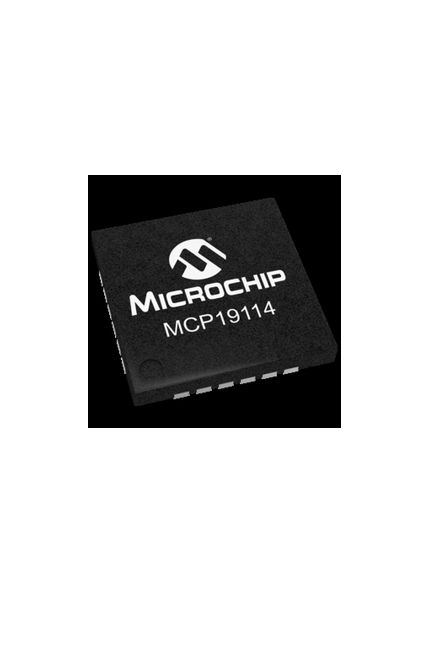

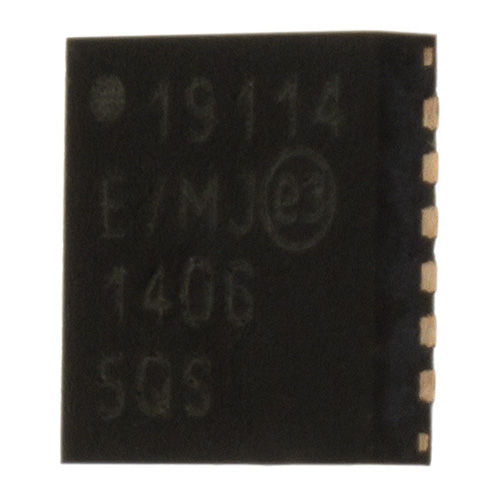

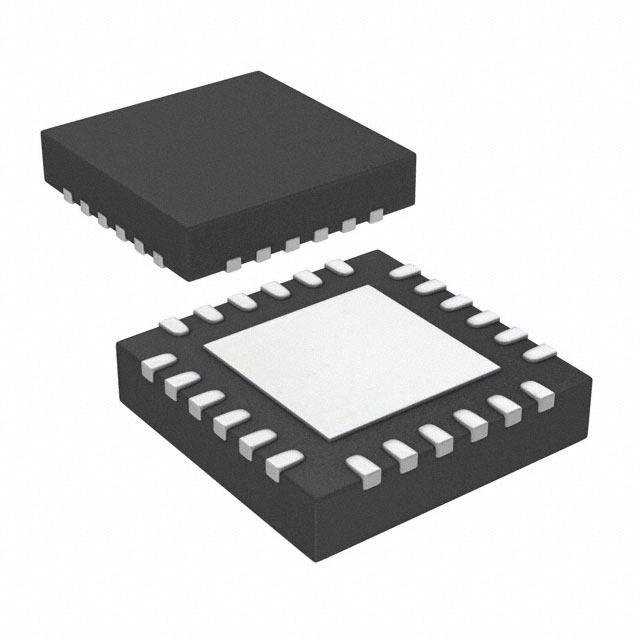

MICROCHIP MCP19114-E/MJ 数字控制器, 加强版, 42V-4.5V电源, 2 MHz, QFN-24
MCP19114/19115 PWM 控制器，带 8 位 PIC MCU
MCP19114 和 MCP19115 是基于模拟同步低侧 PWM 控制器，集成 8 位 PIC 微控制器。 MCU 的添加可使用 Microchip MPLAB® X 集成开发环境 IDE 轻松自定义模拟电路的工作参数。
MCP19114 和 MCP19115 设计用于从单 4.5 V 到 42 V 电源操作。 支持拓扑包括回扫、Ćuk、升压和 SEPIC。
### 特点
集成 8 位 PIC® 微控制器
宽工作电压范围：4.5 V 至 42 V
模拟峰值电流模式脉冲宽度调制控制
极佳的可配置性，包括可调模拟补偿、切换频率和 MOSFET 空载时间
I2C 通信接口
集成同步低侧 MOSFET 驱动器
集成电流感应
需要最少的外部元件
自定义算法支持
### PWM（脉冲频率调制）控制器，Microchip
频率 2 MHz
电源电压DC 4.50V min
工作电压 4.5V ~ 42V
输出接口数 1
输入电压DC 12.0 V
输出电流 500 mA
针脚数 24
时钟频率 8 MHz
上升时间 40 ns
开关频率 31.25kHz ~ 2MHz
输出电流Max 1 A
下降时间 30 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 42V
电源电压Max 42 V
电源电压Min 4.5 V
输入电压 12 V
安装方式 Surface Mount
引脚数 24
封装 QFN-24
长度 4 mm
宽度 4 mm
高度 0.85 mm
封装 QFN-24
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Unknown
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MCP19114-E/MJ Microchip 微芯 | 当前型号 | 当前型号 |
MCP19114-E/MQ 微芯 | 完全替代 | MCP19114-E/MJ和MCP19114-E/MQ的区别 |
MCP19114T-E/MJ 微芯 | 完全替代 | MCP19114-E/MJ和MCP19114T-E/MJ的区别 |
MCP19114T-E/MQ 微芯 | 功能相似 | MCP19114-E/MJ和MCP19114T-E/MQ的区别 |
