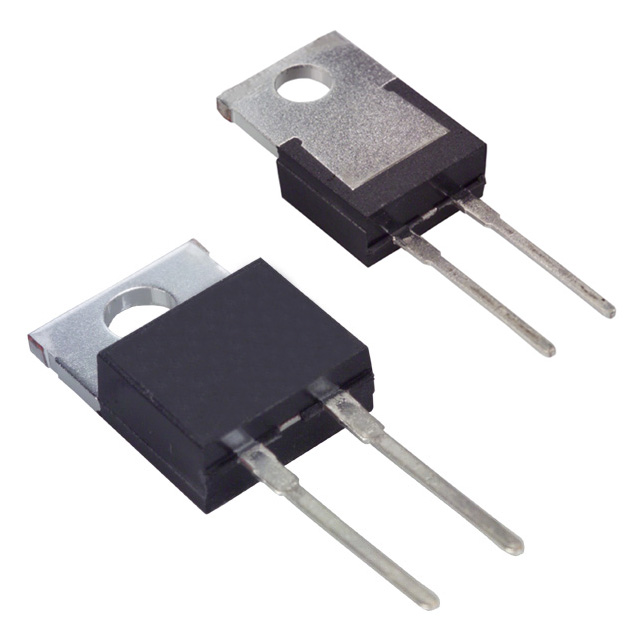

MSR860G图片6
MSR860G图片7
MSR860G图片8
MSR860G图片9

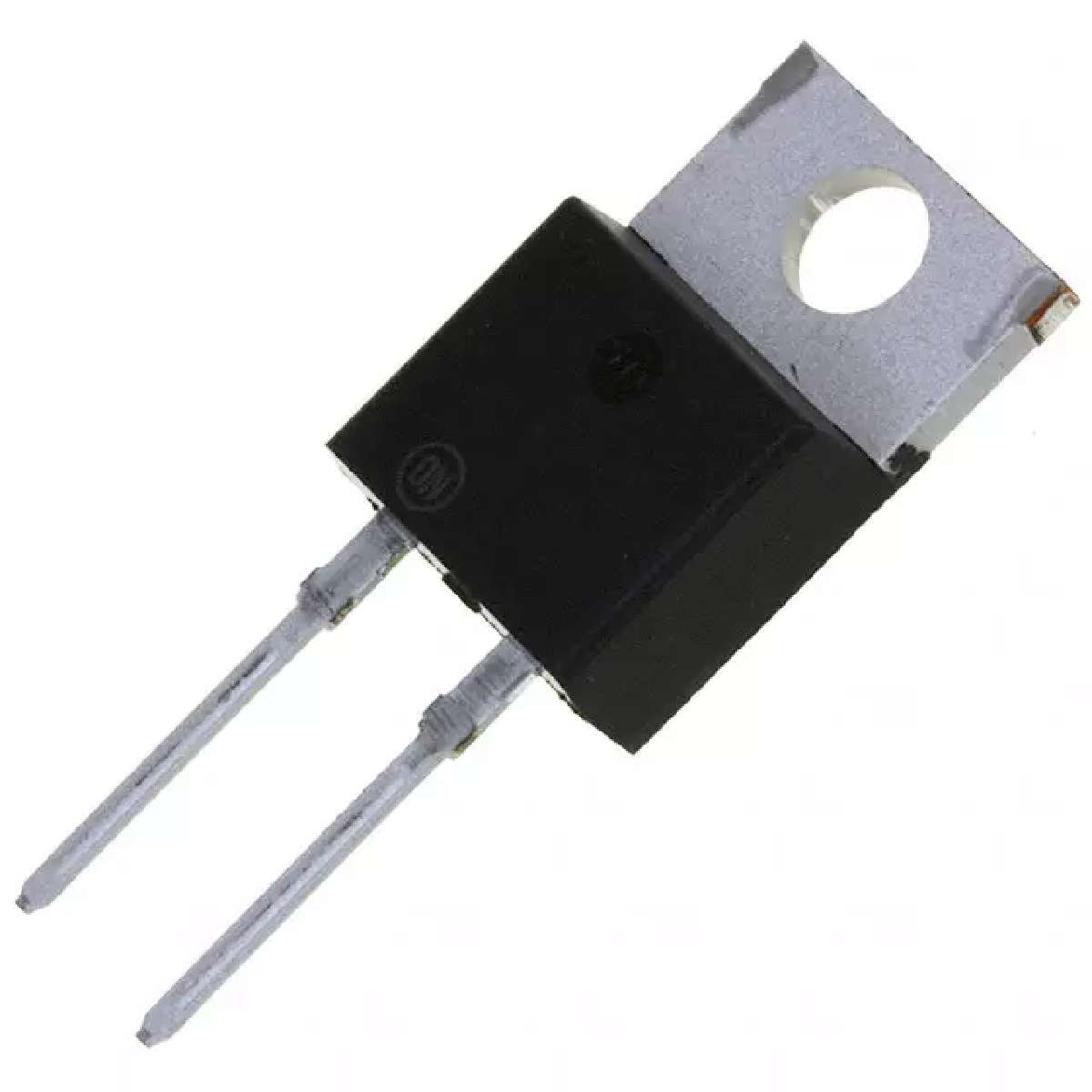

MSR860G图片10
MSR860G概述

ON SEMICONDUCTOR  MSR860G  标准功率二极管, 单, 600 V, 8 A, 1.7 V, 120 ns, 100 A

SWITCHMODE™ Soft Recovery Power Rectifiers

Plastic TO−220 Package

These state−of−the−art devices are designed for use as free wheeling diodes in variable speed motor control applications and switching power supplies.

Features

• Soft Recovery with Guaranteed Low Reverse Recovery Charge

   QRR and Peak Reverse Recovery Current IRRM

• 150°C Operating Junction Temperature

• Epoxy meets UL 94 V−0 @ 0.125 in

• Low Forward Voltage

• Low Leakage Current

• Pb−Free Package is Available

MSR860G中文资料参数规格
技术参数

额定电压DC 600 V

额定电流 8.00 A

输出电流 ≤8.00 A

正向电压 1.7V @8A

极性 Standard

热阻 1.6℃/W RθJC

反向恢复时间 120 ns

正向电流 8 A

最大正向浪涌电流(Ifsm) 100 A

正向电压Max 1.7 V

正向电流Max 8000 mA

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-2

外形尺寸

长度 10.29 mm

宽度 4.82 mm

高度 9.27 mm

封装 TO-220-2

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

在线购买MSR860G
型号: MSR860G
描述:ON SEMICONDUCTOR  MSR860G  标准功率二极管, 单, 600 V, 8 A, 1.7 V, 120 ns, 100 A
替代型号MSR860G
型号/品牌 代替类型 替代型号对比

MSR860G

ON Semiconductor 安森美

当前型号

当前型号

MSR860

安森美

类似代替

MSR860G和MSR860的区别

SR860

摩托罗拉

功能相似

MSR860G和SR860的区别
