MSE1PB-M3/89A概述
VISHAY MSE1PB-M3/89A 快速/超快二极管, 单, 100 V, 1 A, 1.1 V, 780 ns, 20 A
The is a surface-mount ESD Capability Rectifier with solderable matte tin-plated terminals. It is suitable for use in general purpose, polarity protection and rail-to-rail protection.
- .
- Colour band denotes cathode end
- .
- Very low profile
- .
- Ideal for automated placement
- .
- Oxide planar chip junction
- .
- Low forward voltage drop, low leakage current
- .
- Meets MSL level 1 as per J-STD-020, LF maximum peak of 260°C
- .
- AEC-Q101 qualified
- .
- UL94V-0 Flammability rating
- .
- Halogen-free case
MSE1PB-M3/89A中文资料参数规格
技术参数
正向电压 1.1V @1A
反向恢复时间 780 ns
正向电流 1 A
最大正向浪涌电流（Ifsm） 20 A
正向电压Max 1.1 V
正向电流Max 1 A
工作温度Max 175 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 MicroSMP
外形尺寸
长度 2.3 mm
宽度 1.4 mm
高度 0.46 mm
封装 MicroSMP
物理参数
工作温度 -55℃ ~ 175℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, Consumer Electronics, Commercial, Automotive
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

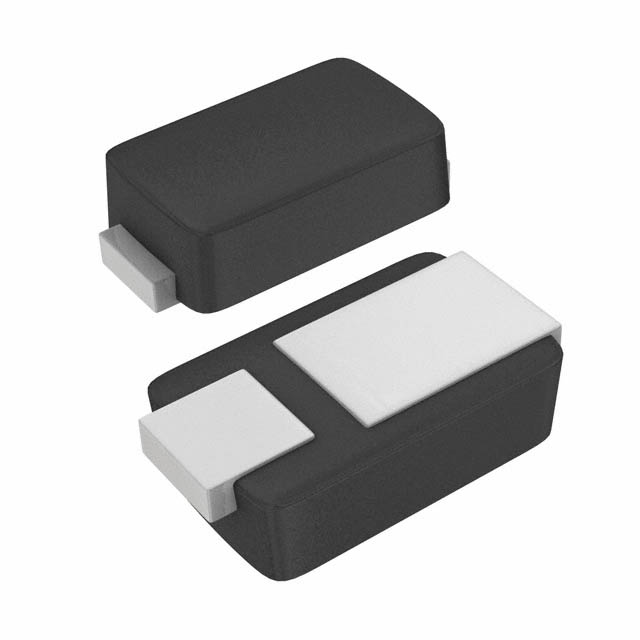

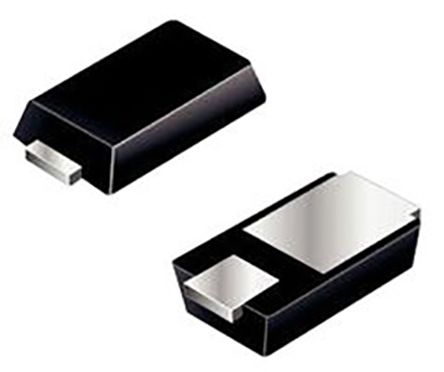

MSE1PB-M3/89A引脚图与封装图
