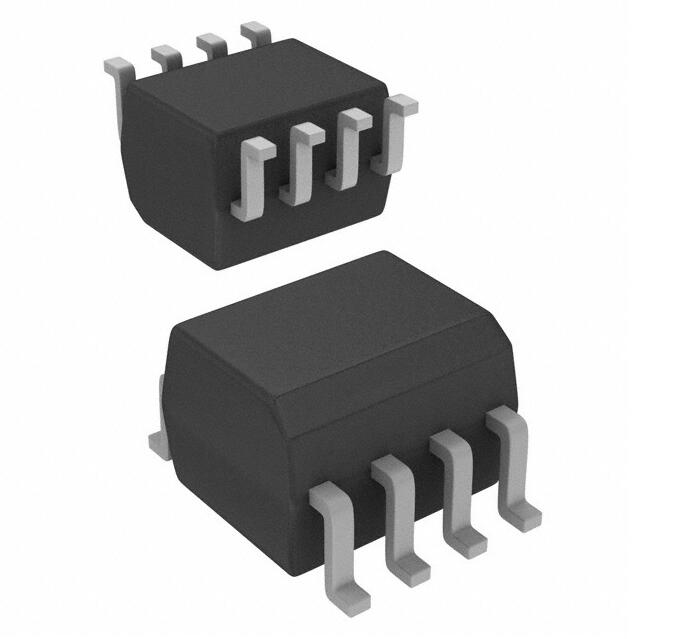

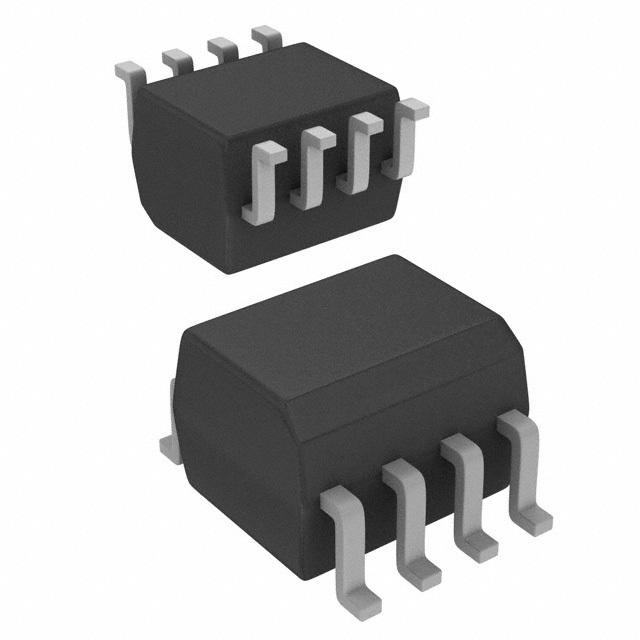

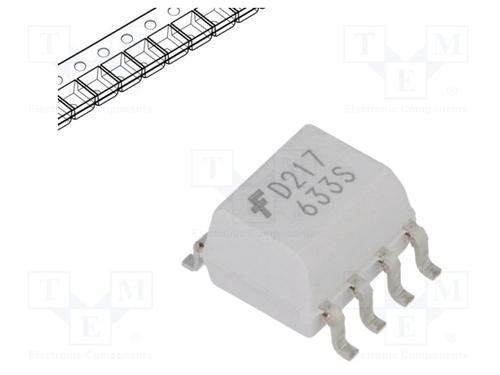

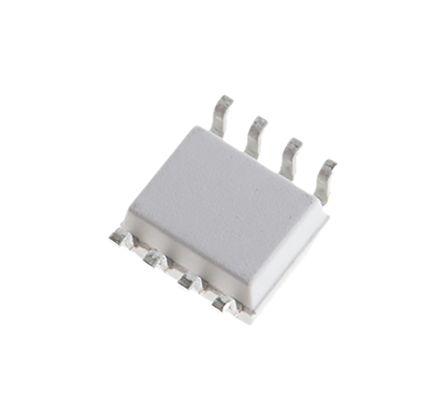

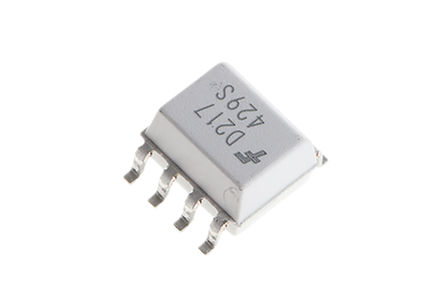

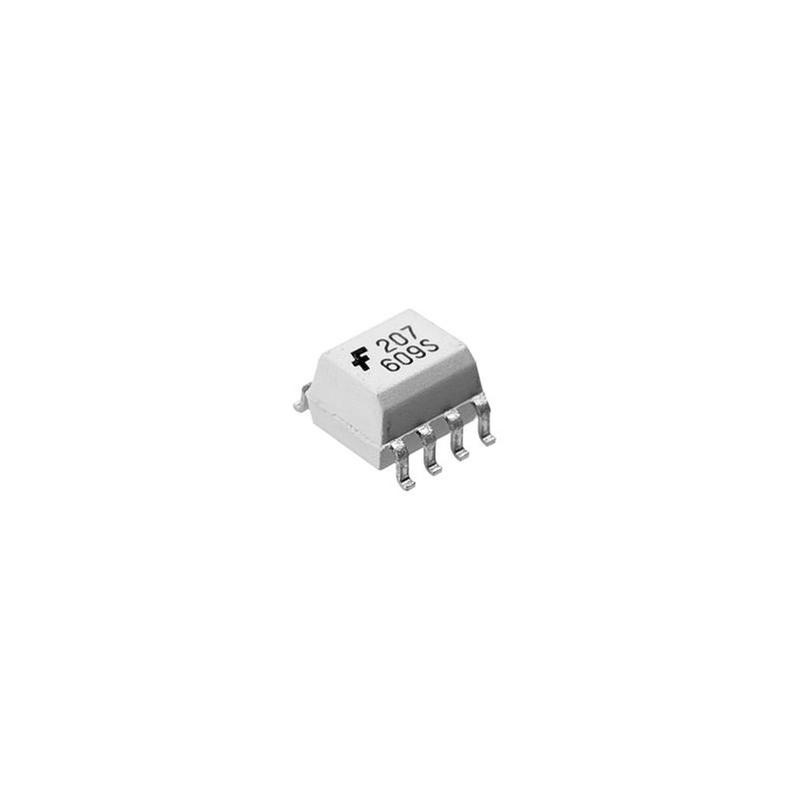

FAIRCHILD SEMICONDUCTOR MOCD217R2M 光电耦合器, 晶体管输出, 2通道, SOIC, 8 引脚, 60 mA, 2.5 kV, 100 %
The is a 2-channel 8-pin Phototransistor Optocoupler consists of two gallium arsenide infrared emitting diodes optically coupled to two monolithic silicon phototransistor detectors. It is ideally suited for high density applications and eliminates the need for through-the-board mounting. It is also suitable for feedback control circuit, general purpose switching circuits, monitor and detection circuit.
- .
- Closely matched current transfer ratios
- .
- Minimum BVCEO of 30V guaranteed
- .
- 565V Maximum working insulation voltage
- .
- 4000V High allowable overvoltage
上升/下降时间 3.2µs, 4.7µs
输入电压DC 1.05 V
输出电压 30.0 V
电路数 2
通道数 2
针脚数 8
正向电压 1.05 V
输入电流 10.0 mA
耗散功率 250 mW
上升时间 3.2 µs
隔离电压 2500 Vrms
正向电流 60 mA
输出电压Max 30 V
输入电流Min 60 mA
击穿电压 6 V
正向电压Max 1.3 V
正向电流Max 60 mA
下降时间 4.7 µs
工作温度Max 100 ℃
工作温度Min -40 ℃
耗散功率Max 250 mW
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
长度 5.13 mm
宽度 4.16 mm
高度 3.43 mm
封装 SOIC-8
工作温度 -40℃ ~ 100℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MOCD217R2M Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
MOCD217M 飞兆/仙童 | 完全替代 | MOCD217R2M和MOCD217M的区别 |
ILD217T 威世 | 功能相似 | MOCD217R2M和ILD217T的区别 |
ILD206T 威世 | 功能相似 | MOCD217R2M和ILD206T的区别 |
