MMBZ5258BLT1G参数规格_中文资料_数据手册PDF

MMBZ5258BLT1G概述

ON SEMICONDUCTOR MMBZ5258BLT1G 单管二极管齐纳, 稳压器, 36 V, 225 mW, SOT-23, 5 %, 3 引脚, 150 °C

MMBZ52xxBLT1G系列是一款表面安装齐纳, 设计用于电压调节, 仅需很小的空间. 非常适用于手机, 手提便携式设备和高密度PC板等应用.

.: FR-4或FR-5板, 额定功率为225mW

.: 小封装尺寸, 适用于高密度应用

.: 静电保护等级class 3 >16kV, 人体模型

.: 符合AEC-Q101标准, PPAP功能

.: 不含铅, 卤素/BFR

MMBZ5258BLT1G中文资料参数规格

技术参数

额定电压DC 36.0 V

容差 ±5 %

额定功率 225 mW

针脚数 3

正向电压 900mV @10mA

耗散功率 225 mW

测试电流 3.4 mA

稳压值 36 V

正向电压Max 900mV @10mA

额定功率Max 225 mW

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.9 mm

宽度 1.3 mm

高度 0.94 mm

封装 SOT-23-3

物理参数

材质 Plastic

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Portable Devices, Consumer Electronics, 消费电子产品, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

数据手册

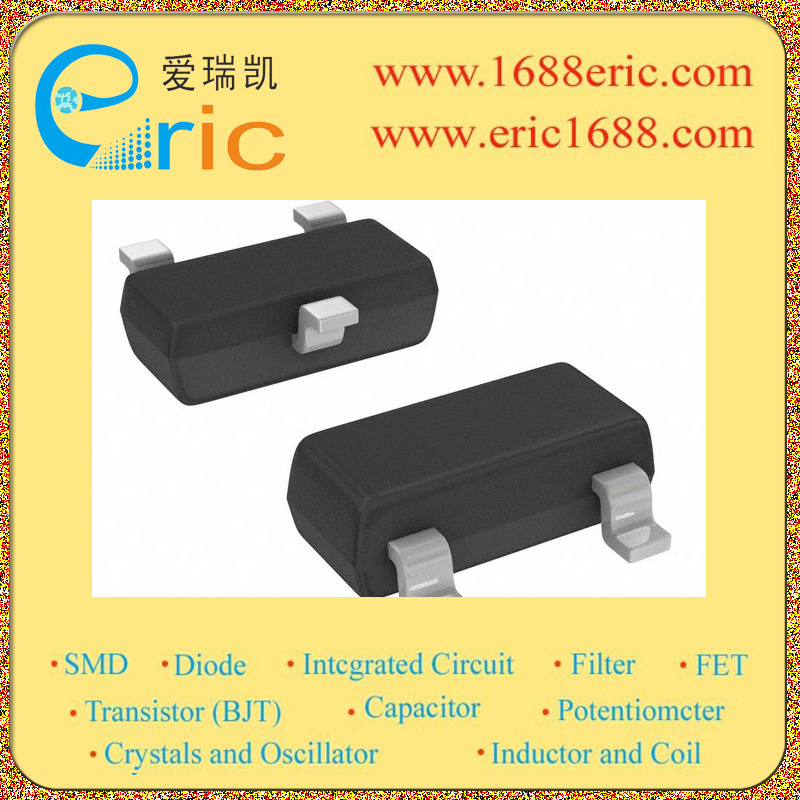

MMBZ5258BLT1G引脚图与封装图

在线购买MMBZ5258BLT1G

型号： MMBZ5258BLT1G

制造商： ON Semiconductor 安森美

描述：ON SEMICONDUCTOR MMBZ5258BLT1G 单管二极管齐纳, 稳压器, 36 V, 225 mW, SOT-23, 5 %, 3 引脚, 150 °C

立即咨询

替代型号MMBZ5258BLT1G

型号/品牌	代替类型	替代型号对比
MMBZ5258BLT1G ON Semiconductor 安森美	当前型号	当前型号
MMBZ5258BLT1 安森美	类似代替	MMBZ5258BLT1G和MMBZ5258BLT1的区别
SZMMBZ5258BLT1G 安森美	类似代替	MMBZ5258BLT1G和SZMMBZ5258BLT1G的区别
BZX84C36-7-F 美台	功能相似	MMBZ5258BLT1G和BZX84C36-7-F的区别
