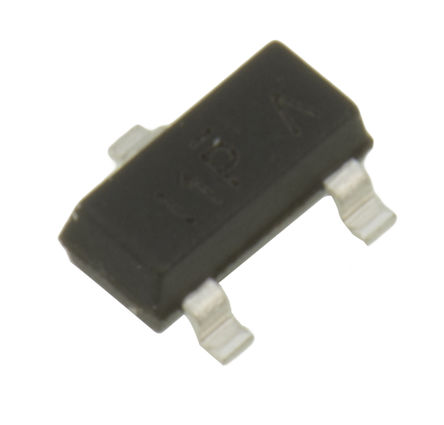

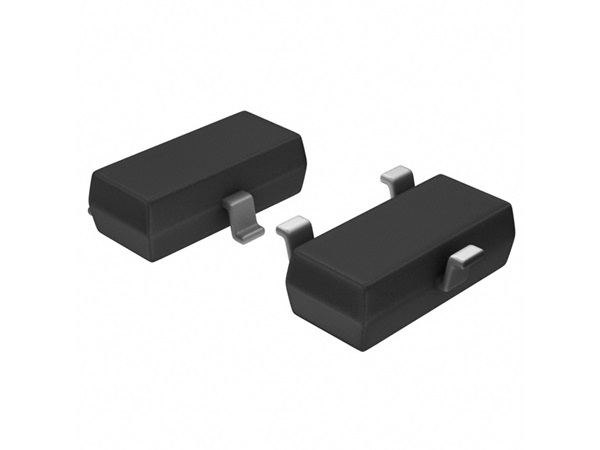

FAIRCHILD SEMICONDUCTOR MMBT2222A 单晶体管 双极, 通用, NPN, 40 V, 300 MHz, 350 mW, 1 A, 300 hFE
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| 40V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| 75V 集电极连续输出电流ICCollector CurrentIC| 600mA/0.6A 截止频率fTTranstion FrequencyfT| 300Mhz 直流电流增益hFEDC Current GainhFE| 30~300 管压降VCE(sat)Collector-Emitter Saturation Voltage| 0.3V~1V 耗散功率PcPower Dissipation| 300mW/0.3W Description & Applications| NPN General Purpose Amplifier This device is for use as a medium power amplifier and switch requiring collector currents up to 500 mA. Sourced from Process 19. 描述与应用| NPN通用放大器 这个装置是用于作为一个中等功率的放大器和开关 要求集电极电流高达500 mA。来源从工艺19。
频率 300 MHz
额定电压DC 40.0 V
额定电流 500 mA
针脚数 3
极性 NPN
耗散功率 350 mW
击穿电压集电极-发射极 40 V
最小电流放大倍数hFE 100 @150mA, 10V
最大电流放大倍数hFE 300
额定功率Max 350 mW
直流电流增益hFE 300
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 0.35 W
安装方式 Surface Mount
引脚数 3

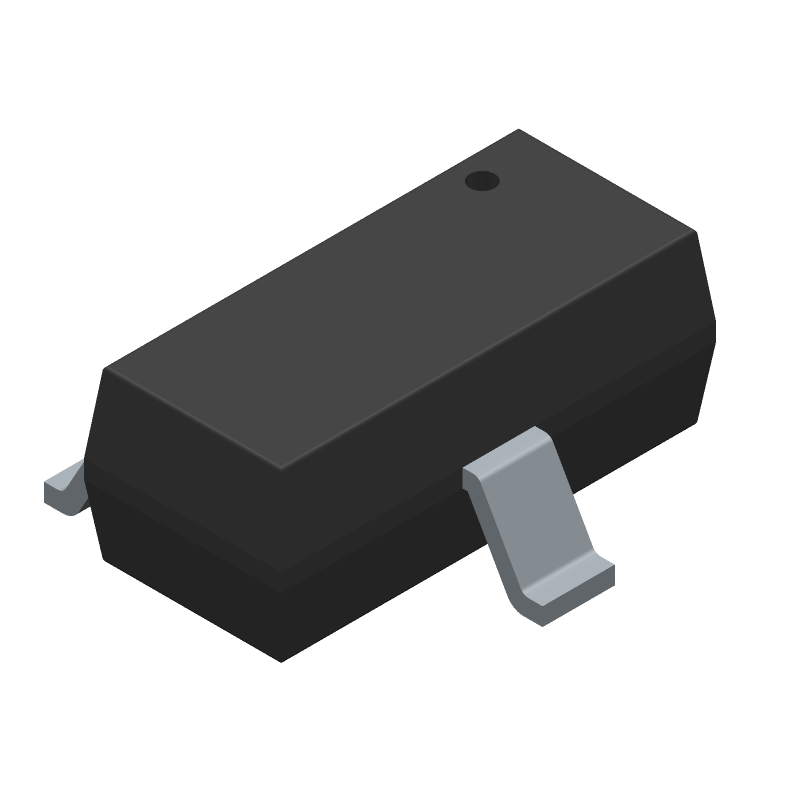

封装 SOT-23-3
长度 2.92 mm
宽度 1.3 mm
高度 0.93 mm
封装 SOT-23-3
工作温度 150℃ TJ
产品生命周期 Unknown
包装方式 Tape & Reel TR
制造应用 Signal Processing, Power Management, Portable Devices, Consumer Electronics, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
香港进出口证 NLR
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MMBT2222A Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
KST2222AMTF 飞兆/仙童 | 类似代替 | MMBT2222A和KST2222AMTF的区别 |
MMBT2222 飞兆/仙童 | 类似代替 | MMBT2222A和MMBT2222的区别 |
MMBT2222A_NL 飞兆/仙童 | 类似代替 | MMBT2222A和MMBT2222A_NL的区别 |
