FAIRCHILD SEMICONDUCTOR MMBT4403 单晶体管 双极, PNP, 40 V, 200 MHz, 350 mW, 600 mA, 300 hFE
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -40V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −40V 集电极连续输出电流ICCollector CurrentIC| −600mA/- 0.6A 截止频率fTTranstion FrequencyfT| 200MHz 直流电流增益hFEDC Current GainhFE| 100~300 管压降VCE(sat)Collector-Emitter SaturationVoltage| -750mV/-0.75V 耗散功率PcPoWer Dissipation| 350mW/0.35W Description & Applications| PNP General Purpose Amplifier • This device is designed for use as general purpose amplifiers and switch requiring collector currents to 500mA. 描述与应用| PNP通用放大器 这个装置是专为使用通用放大器和开关要求集电极电流为500mA而设计。
频率 200 MHz
额定电压DC -40.0 V
额定电流 -600 mA
针脚数 3

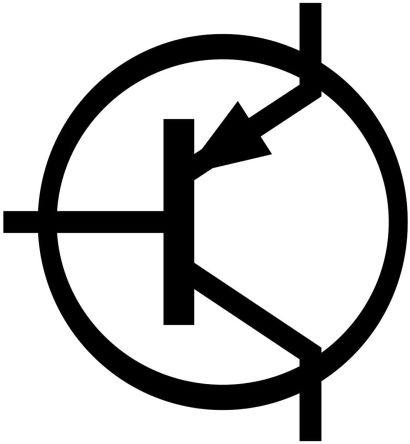

极性 PNP, P-Channel
耗散功率 350 mW
击穿电压集电极-发射极 40 V
最小电流放大倍数hFE 100 @150mA, 2V
最大电流放大倍数hFE 300
额定功率Max 350 mW
直流电流增益hFE 300
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 350 mW
安装方式 Surface Mount
引脚数 3

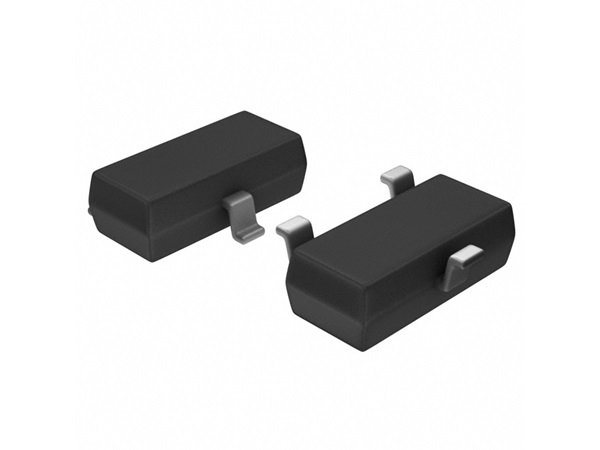

封装 SOT-23-3
宽度 1.3 mm
高度 0.93 mm
封装 SOT-23-3
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8541210075
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MMBT4403 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
KST4403MTF 飞兆/仙童 | 类似代替 | MMBT4403和KST4403MTF的区别 |
MMBT4403_D87Z 飞兆/仙童 | 类似代替 | MMBT4403和MMBT4403_D87Z的区别 |
MMBT4403LT1G 安森美 | 功能相似 | MMBT4403和MMBT4403LT1G的区别 |
